Visão geral

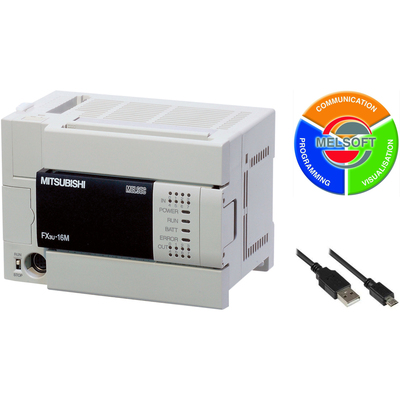

Unidade de CPU para Controlador Lógico Programável (CLP) padrão com entradas e saídas (E/S) integradas, apresentada em um kit inicial / pacote. Este kit inclui 1 CPU (FX3G-60MT/ESS), 1 cabo USB e software MELSOFT. É um componente da série MELSEC-F da Mitsubishi Electric.
A unidade oferece 60 pontos de E/S, compostos por 36 entradas digitais (24Vcc; tipo Sumidouro/Fonte) e 24 saídas digitais (5-30Vcc; tipo Fonte; 500mA; resposta de 0.2ms). Possui capacidade de memória de 32.000 passos (EEPROM; Programa) e suporta até 128 pontos de E/S de conexão. Inclui um conector USB e terminais de parafuso para as conexões de E/S, além de capacidade de comunicação RS-422.
A tensão de alimentação é de 100Vca a 240Vca, e a montagem é feita em trilho DIN, com uma largura de 175mm. É um produto comercializado e equivale ao código FX3G60MTESSK.
Principais recursos
- Kit inicial / pacote com CPU, cabo USB e software
- 60 pontos de E/S integrados (36 entradas digitais, 24 saídas digitais)
- Memória de 32.000 passos
- Conector USB e terminais de parafuso
- Comunicação RS-422
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de CPU |
| Série / nome da família do produto | Automação industrial > CLPs (Controladores Lógicos Programáveis) > Série MELSEC-F (FX) > Controladores (CPUs) |
| Nome da sub-linha | Série MELSEC-F – FX3G |
| Funções | Unidade de CPU CLP padrão. Tipo de execução de programa — processamento cíclico / modo de atualização |
| Design | Kit inicial / pacote com E/S integradas |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Linguagens de programação | Diagrama de escada (LD) / Linguagem de símbolo de relé, Escada Estruturada / Diagrama de Blocos de Função (FBD), Texto Estruturado (ST), Gráfico de Função Sequencial (SFC) |
| Capacidade de memória | 32Ksteps (EEPROM; Programa) 7680 pontos (Relés auxiliares) 320 pontos (Temporizadores) 235 pontos (Contadores) 8000 pontos (Registradores de dados) 24000 pontos (Registradores de extensão) |
| Capacidade de conexão | 128 x pontos de E/S. 256 x pontos de E/S (com CC-Link ou AnyWireASLINK) |
| Tipo de conexão | Conector USB, conexões de parafuso (E/S) |
| Protocolo de comunicação | RS-422 |
| Modo de montagem | Trilho DIN |
| Entradas digitais | 36 x entradas digitais (24Vcc; Sumidouro/Fonte) |
| Saídas digitais | 24 x saídas digitais (5-30Vcc; Fonte; 500mA; resposta de 0.2ms) |
| Dimensões | L175mm x A90mm x P86mm |
| Largura líquida (mm) | 175 mm |
| Temperatura ambiente para operação | 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+75 °C |
| Tempo de processamento | 210ns / instrução (instrução de contato) – 0.00021 ms. 520ns / instrução (instrução MOV) – 0.00052 ms. 420ns / instrução (modo de extensão – instrução de contato) – 0.00042 ms. 1.29μs / instrução (modo de extensão – instrução MOV) – 0.00129 ms |
| Consumo de energia | 40 W |
| Conteúdo | 1 x CPU (FX3G-60MT/ESS), 1 x cabo USB, software MELSOFT |
| Código de pedido / SKU do fabricante | FX3G-60MT/ESS-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FX3G60MTESSK |
| Em conformidade com os padrões | CE (diretiva EMC), CE (LVD – Diretiva de Baixa Tensão), UL / cUL, KC, aprovação ABS, aprovação DNV, aprovação LR, aprovação GL, aprovação BV, aprovação RINA, aprovação NK |
Documentos
Este produto é parte da série FX3G da Mitsubishi Electric.
