Visão geral
O conversor AC/DC da série MDS-E da Mitsubishi Electric é projetado para retificação de energia. Ele opera com uma tensão de suprimento de 200Vac a 240Vac, sendo compatível com a classe 200V, incluindo tensões comuns de 220Vac e 230Vac. Este equipamento pode aceitar tanto entrada trifásica (3P) quanto entrada DC, oferecendo flexibilidade em diversas aplicações.
Com uma potência nominal de saída de 2200W (ou 2,2kW) e uma corrente nominal de 17A, o dispositivo é capaz de fornecer uma tensão de saída DC variando entre 270Vdc e 324Vdc. Sua construção com resfriamento natural e grau de proteção IP20 o torna adequado para ambientes operacionais controlados.
Principais recursos
- Converte AC/DC
- Entrada trifásica ou DC
- Resfriamento natural
- Proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | Série MDS-E |
| Funções | Conversor AC/DC |
| Projeto | Resfriamento natural |
| Tensão de suprimento (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 17A |
| Potência ativa nominal (kW) | 2200W / 2.2kW |
| Tensão de saída (DC) | 270Vdc-324Vdc |
| Grau de proteção | IP20 |

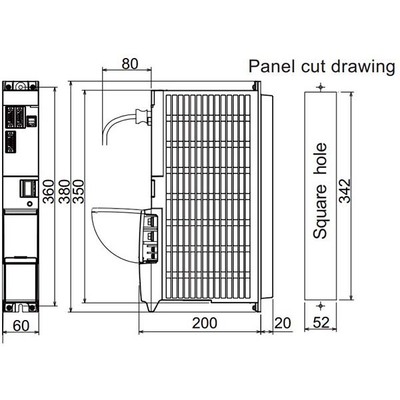

| Dimensões | A380mm x L60mm x P220mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 220 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 15A entrada |
| Compatibilidade técnica com | Série D-AL S-T[]-AC série NF[]-CW[][]-[]A |
| Corrente máxima | 38 A |
| Código de pedido / SKU do fabricante | MDS-E-CV-37 |
| Status do produto do fabricante | Comercializado |
Documentos
Este produto é compatível com as séries D-AL, S-T, AC e NF. Para mais detalhes, consulte a documentação técnica.
Entre em contato conosco para mais informações sobre o Conversor AC/DC Mitsubishi Electric MDS-E-CV-37.
