Visão geral

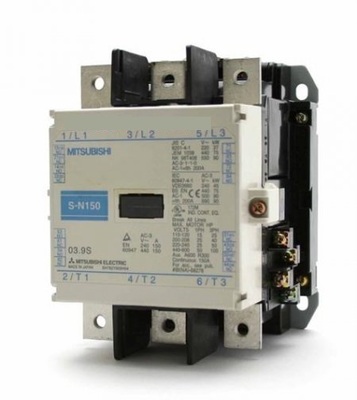

Este contator magnético reversor da série MS-N da Mitsubishi Electric é projetado para aplicações de partida direta (DOL) e inversão de sequência de motores. É um componente essencial para controle robusto e seguro de equipamentos industriais.
Com capacidade de corrente nominal de 180A em AC-3 e uma ampla faixa de tensão de controle de 200Vac a 240Vac, este contator oferece confiabilidade em diversas condições operacionais. Sua construção robusta garante longa vida útil, com alta durabilidade elétrica e mecânica.
Principais recursos
- Montagem em superfície
- 3 Polos (3P)
- Corrente nominal de 180A (AC-3)
- Tensão de controle de 200-240Vac
- 2 Contatos Auxiliares Normalmente Abertos (2NA)
- 2 Contatos Auxiliares Normalmente Fechados (2NF)
- Conexões por terminais de anel (lugs)
- Grau de proteção IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Conjunto de contatores magnéticos reversor |
| Corrente nominal | 180A (240Vca; AC-3) 180A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 220A (corrente nominal contínua UL) 260A (AC-1) |
| Potência ativa nominal (kW) | 55kW (240Vca; AC-3; IEC) 90kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vca; Monofásico; UL) 30HP (240Vca; Monofásico; UL) 60HP (208Vca; Trifásico; UL) 60HP (240Vca; Trifásico; UL) 125HP (480Vca; Trifásico; UL) 125HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais de anel |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Não-Reverso) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N180AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N180AC200V.
Entre em contato para mais informações sobre este e outros componentes.
