Visão geral

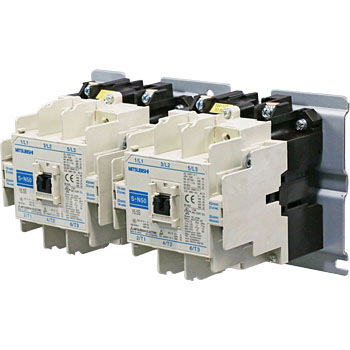

Este é um contator reversor magnético da série MS-N da Mitsubishi Electric. Ele foi projetado para montagem em superfície e utiliza conexões por terminal de parafuso. O dispositivo é equivalente ao modelo S-2XN50AC200V.
O contator oferece uma montagem reversa (REV / FVR) e é composto por 2 conjuntos de 3 polos, totalizando 3 polos NA. Possui uma corrente nominal de 50A para aplicações AC-3 em tensões de 380Vac a 440Vac, e uma capacidade de potência de 22kW (440Vac, AC-3, IEC) ou 30HP (480Vac, trifásico, UL).
A bobina de controle opera em uma faixa de tensão de 200Vac a 240Vac (50Hz/60Hz). Adicionalmente, o contator conta com 4 contatos auxiliarmente normalmente abertos (NA) e 4 contatos auxiliarmente normalmente fechados (NF).
Principais recursos
- Montagem reversa (REV / FVR)
- 2 x 3 polos principais
- 4 contatos NA auxiliares
- 4 contatos NF auxiliares
- Conexões por terminal de parafuso
- Montagem em superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Montagem de contator magnético reversor |
| Corrente nominal | 55A (240Vac; AC-3) 50A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 80A (corrente nominal contínua UL) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vac; AC-3; IEC) 22kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vac; Monofásico; UL) 7.5HP (7-1/2HP) (240Vac; Monofásico; UL) 15HP (208Vac; Trifásico; UL) 15HP (240Vac; Trifásico; UL) 30HP (480Vac; Trifásico; UL) 30HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de Controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 4 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 4 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Full-Voltage Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-2XN50AC200V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um componente elétrico para aplicações industriais. Consulte sempre um profissional qualificado para instalação e operação.
