Visão geral

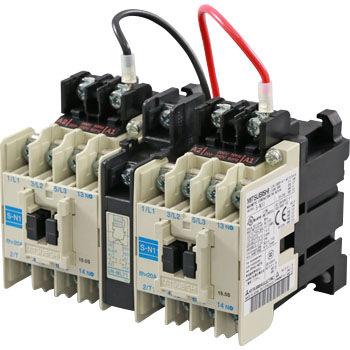

O contator magnético reversor da série MS-N da Mitsubishi Electric é projetado para aplicações de reversão (REV) e reversão de tensão total (FVR). Este conjunto de contatores magnéticos permite a comutação reversa de motores elétricos de forma segura e confiável.
Com uma configuração de 2 x 3 polos (2 x 3 contatos NA principais), este contator suporta uma corrente nominal de 12A em diversas tensões AC-3, sendo ideal para aplicações de até 5.5kW em 440Vac (IEC). A bobina de controle opera em 24Vdc, oferecendo eficiência energética.
Este modelo específico, com SKU SD-2xN11 DC24V, inclui 2 contatos de acionamento normalmente aberto (NA) e 2 contatos de acionamento normalmente fechado (NF) auxiliares, garantindo flexibilidade na configuração de circuitos de controle e sinalização. As conexões são do tipo terminal de parafuso, facilitando a instalação e manutenção.
Principais recursos
- Conjunto de contator magnético reversor
- Série MS-N
- 2 x 3 polos (2 x 3 contatos NA principais)
- Corrente nominal de 12A (AC-3, 380-440Vac)
- Potência nominal de 5.5kW (AC-3, 440Vac; IEC)
- Potência nominal de 7.5HP (UL, 480Vac, 3 fases)
- Tensão da bobina de controle: 24Vdc
- 2 contatos NA auxiliares
- 2 contatos NF auxiliares
- Conexões por terminal de parafuso
- Montagem em superfície
- Grau de proteção IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Conjunto de contator magnético reversor |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 2 x 3 Polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Reversor (REV) FVR (Reversão de Tensão Total) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-2XN11DC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um equivalente direto ao modelo SD-2XN11DC24V.
