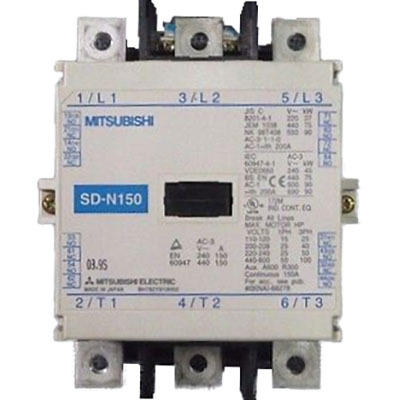

Contator Magnético Mitsubishi Electric MS-N SD-N150 DC24V Contator magnético Mitsubishi Electric MS-N, SKU SD-N150 DC24V, 150A, 3 polos, 2NA+2NF, bobina 24Vdc, para acionamento direto. “`html
Visão geral
O contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de acionamento direto (DOL/FVNR). Este dispositivo trifásico opera com uma corrente nominal de 150A em diversas tensões AC-3, fornecendo uma capacidade de potência robusta.
Com uma bobina de controle de 24Vdc, o contator é equipado com 2 contatos normalmente abertos (NA) e 2 contatos normalmente fechados (NF), oferecendo flexibilidade em circuitos de controle e sinalização. Sua construção robusta garante confiabilidade em ambientes industriais.
Principais recursos
- Contator magnético trifásico (3P)
- Corrente nominal de 150A (AC-3)
- Potência nominal de 75kW (440Vac; AC-3; IEC) / 100HP (480Vac; 3-fase; UL)
- Tensão da bobina de controle 24Vdc
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por terminais mecânicos
- Montagem em superfície
- Equivalente ao modelo SD-N150DC24V
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 150A (240Vac; AC-3) 150A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 150A (corrente contínua UL) 200A (AC-1) |
| Potência ativa nominal (kW) | 45kW (240Vac; AC-3; IEC) 75kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 15HP (120Vac; Monofásico; UL) 25HP (240Vac; Monofásico; UL) 40HP (208Vac; Trifásico; UL) 50HP (240Vac; Trifásico; UL) 100HP (480Vac; Trifásico; UL) 100HP (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por terminais mecânicos |
| Polos | 3 Polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Acionamento Direto (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N150DC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo SD-N150DC24V.
Entre em contato para mais informações ou para adquirir este componente.
