Visão geral

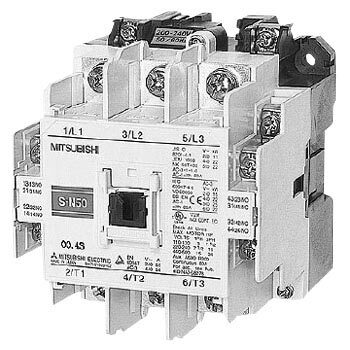

Este contator magnético, da série MS-N da Mitsubishi Electric, é projetado para aplicações de partida direta (DOL – Direct On Line) e FVNR (Full-Voltage Non-Rv.). Com 3 polos, ele gerencia correntes nominais de 50A sob a classificação AC-3 em tensões de 380Vac a 440Vac, suportando potência de 22kW em 440Vac.
A unidade de controle opera com uma tensão de bobina de 24Vca (50Hz/60Hz) e dispõe de 2 contatos normalmente abertos (NA) e 2 contatos normalmente fechados (NF) auxiliares. As conexões são do tipo terminal de parafuso, facilitando a instalação em trilho DIN ou montagem em superfície.
Principais recursos
- 3 polos
- Corrente nominal: 50A (AC-3, 380-440Vac)
- Bobina de controle: 24Vca
- Contatos auxiliares: 2 NA + 2 NF
- Conexões por terminal de parafuso
- Montagem em trilho DIN ou superfície
- Função: Partida Direta (DOL) / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família de produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 55A (240Vac; AC-3) 50A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 80A (corrente contínua UL) 80A (AC-1) |
| Potência ativa nominal (kW) | 15kW (240Vac; AC-3; IEC) 22kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vac; Monofásico; UL) 7.5HP (7-1/2HP) (240Vac; Monofásico; UL) 15HP (208Vac; Trifásico; UL) 15HP (240Vac; Trifásico; UL) 30HP (480Vac; Trifásico; UL) 30HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal de parafuso |
| Polos | 3 Polos |
| Tensão de controle (AC) | 24Vca (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N50AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao modelo S-N50AC24V.
