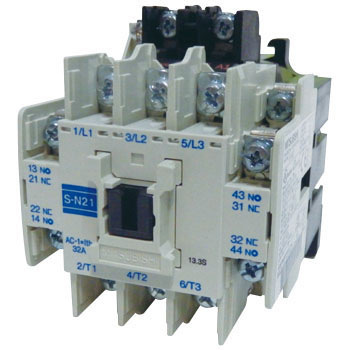

Contator Magnético Mitsubishi Electric MS-N21 AC120V 22A 3P O contator magnético Mitsubishi Electric S-N21 AC120V é ideal para aplicações de Partida Direta (DOL) e FVNR. Com 3 polos e corrente nominal de 22A (AC-3), oferece robustez para aplicações de até 11kW. Este contator possui bobina de controle com tensão de 110-120Vca (50/60Hz) e 2 contatos auxiliares NA (normalmente abertos) e 2 NF (normalmente fechados), facilitando a integração em circuitos de comando e sinalização. A montagem é flexível, suportando trilho DIN ou fixação em superfície, com largura de 63mm. ### Principais recursos * Contator magnético * 3 polos * 2 contatos auxiliares NA * 2 contatos auxiliares NF * Montagem em trilho DIN ou superfície * Conexões por bornes de parafuso ### Especificações | Parâmetro | Valor | | :—————————————- | :——————————————————————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Contator | | Série / Nome da família do produto | Série MS-N | | Funções | Contator magnético | | Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (corrente contínua UL) 32A (AC-1) | | Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) | | Potência nominal (HP) | 1HP (120Vca; monofásico; UL) 3HP (240Vca; monofásico; UL) 5HP (208Vca; trifásico; UL) 5HP (240Vca; trifásico; UL) 10HP (480Vca; trifásico; UL) 10HP (600Vca; trifásico; UL) | | Tensão nominal de operação (Ue) | 690 V | | Tipo de conexão | Conexões por bornes de parafuso | | Polos | 3 polos | | Tensão de controle (CA) | 110Vca-120Vca (50Hz) 115-120Vca(60Hz) | | Modo de montagem | Trilho DIN Superfície | | Contatos auxiliares normalmente abertos (NA) | 2 NA | | Contatos auxiliares normalmente fechados (NF) | 2 NF | | Número de circuitos normalmente abertos (NA) | 3 polos NA | | Grau de proteção | IP00 | | Largura líquida (mm) | 63 mm | | Durabilidade elétrica (com carga) | 1 000 000 operações | | Durabilidade mecânica (sem carga) | 10 000 000 operações | | Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) | | Status do produto do fabricante | Sendo descontinuado | | Equivalente a | S-N21AC120V | | Produto substituído por | S-N21 AC100V | | Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) | ### Documentos * [Mitsubishi – MS-N – Catalog.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjAvMDEvMTQvMTgvMjEvMjEvY2VhNGNiN2YtMzc4Mi00NjU2LThmYjgtODk2ODkxZjgwZDAwL01pdHN1YmlzaGklMjAtJTIwTVMtTiUyMC0lMjBDYXRhbG9nLnBkZiJdXQ?sha=d6ab81ed7c31617b) Este contator é equivalente ao modelo S-N21AC120V e seu substituto é o modelo S-N21 AC100V. [Entre em contato](https://mokka-sensors.com.br/#contato) para mais informações sobre este produto.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | Contactor |
| Product series / family name | MS-N series |
| Functions | Magnetic contactor |
| Rated current | 22A (240Vac; AC-3) 22A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 30A (UL continuous current rating) 32A (AC-1) |
| Rated active power (kW) | 5.5kW (240Vac; AC-3; IEC) 11kW (440Vac; AC-3; IEC) |
| Rated power (HP) | 1HP (120Vac; Single-phase; UL) 3HP (240Vac; Single-phase; UL) 5HP (208Vac; 3-phase; UL) 5HP (240Vac; 3-phase; UL) 10HP (480Vac; 3-phase; UL) 10HP (600Vac; 3-phase; UL) |
| Rated operating voltage (Ue) | 690 V |
| Connection type | Screw-clamp connections |
| Poles | 3 Pole(s) |
| Control Voltage (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Mounting mode | DIN rail Surface |
| Normally Open (NO) auxliary contacts | 2 NO contacts |
| Normally Closed (NC) auxiliary contacts | 2 NC contacts |
| Number of Normally Open (NO) circuits | 3 NO Pole(s) |
| Degree of protection | IP00 |
| Net Width (mm) | 63 mm |
| Electrical durability (with load) | 1 000 000 operations |
| Mechanical durability (at no load) | 10 000 000 operations |
| Application type | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Manufacturer product status | Phasing out |
| Equivalent to | S-N21AC120V |
| Product replaced by | S-N21 AC100V |
| Compliant with standard(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
