Visão geral

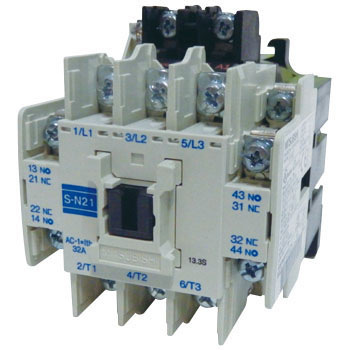

O contator magnético MS-N da Mitsubishi Electric é um componente essencial para o controle de motores elétricos em aplicações industriais. Projetado para operação direta em linha (DOL) e FVNR (Full-Voltage Non-Reversing), este dispositivo de 3 polos gerencia correntes nominais de até 22A em regime AC-3 (380-440Vca).
Com uma bobina de controle com tensão de 220-240Vca (50/60Hz) e contatos auxiliares integrados (2 NA + 2 NF), o modelo S-N21 AC230V oferece flexibilidade e confiabilidade. Suas conexões por bornes de parafuso e a possibilidade de montagem em trilho DIN ou superfície facilitam a integração em painéis elétricos.
Este contator é equivalente ao modelo S-N21AC230V e é fabricado pela Mitsubishi Electric, garantindo alta qualidade e durabilidade para aplicações exigentes.
Principais recursos
- Contator magnético 3 polos
- Corrente nominal de 22A (AC-3)
- Tensão da bobina de controle 220-240Vca
- 2 contatos normalmente abertos (NA) e 2 contatos normalmente fechados (NF)
- Conexões por bornes de parafuso
- Montagem em trilho DIN ou superfície
- Largura de 63mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 5HP (208Vca; Trifásico; UL) 5HP (240Vca; Trifásico; UL) 10HP (480Vca; Trifásico; UL) 10HP (600Vca; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 polos |
| Tensão de controle (AC) | 220Vca-240Vca (50Hz) 230Vca-240Vca (60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares normalmente abertos (NA) | 2 contatos NA |
| Contatos auxiliares normalmente fechados (NF) | 2 contatos NF |
| Número de circuitos normalmente abertos (NA) | 3 polos NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Descontinuação gradual |
| Equivalente a | S-N21AC230V |
| Produto substituído por | S-N21 AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O contator S-N21 AC230V é equivalente ao S-N21AC230V.
Entre em contato conosco para mais informações.
