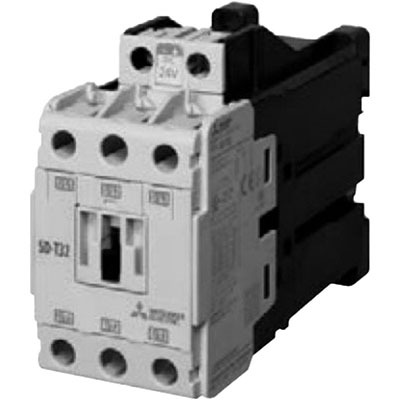

Contator Magnético Mitsubishi Electric MS-T SD-T32 DC48V 32A Contator Magnético Mitsubishi Electric SD-T32 DC48V 32A (AC-3) 3P 48Vdc 2NO+2NC DIN/Superfície. Produto de alta confiabilidade do fabricante Mitsubishi Electric.
Visão geral
O contator magnético MS-T, da Mitsubishi Electric, é projetado para aplicações de partida direta em linha (DOL) e operação FVNR (Full-Voltage Non-Reversing). Este modelo, com SKU SD-T32 DC48V, oferece uma corrente nominal de 32A em diversas tensões AC-3, com capacidade de potência de até 15kW a 440Vac.
Possui 3 polos e bobina de controle de 48Vdc, além de contatos auxiliares configurados com 2 normalmente abertos (NA) e 2 normalmente fechados (NF). A conexão é feita por terminais com proteção contra toque, e a montagem pode ser em trilho DIN ou superfície, com largura de 43mm.
Principais recursos
- Contator magnético para partida direta em linha (DOL)
- 3 polos
- Corrente nominal de 32A (AC-3)
- Potência nominal de 15kW (440Vac; AC-3)
- Tensão de controle da bobina: 48Vdc
- 2 contatos auxiliares NA e 2 contatos auxiliares NF
- Conexões por parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 43mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vac; AC-3) 32A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 24A (500Vac; AC-3) 32.5A (corrente de energização com classificação UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vac; Monofásico; UL) 5HP (220-240Vac; Monofásico; UL) 10HP (200Vac; Trifásico; UL) 10HP (220-240Vac; Trifásico; UL) 20HP (440-480Vac; Trifásico; UL) 15HP (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Terminais com proteção contra toque por parafuso |
| Polos | 3 polos |
| Tensão de controle (CC) | 48Vdc |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vac) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta em Linha (DOL) FVNR (Full-Voltage Non-Reversing) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-T32DC48V |
| Em conformidade com normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
O contator magnético Mitsubishi Electric MS-T SD-T32 DC48V é um componente elétrico robusto e confiável, ideal para diversas aplicações industriais.
Entre em contato para mais informações e consultas.
