Visão geral

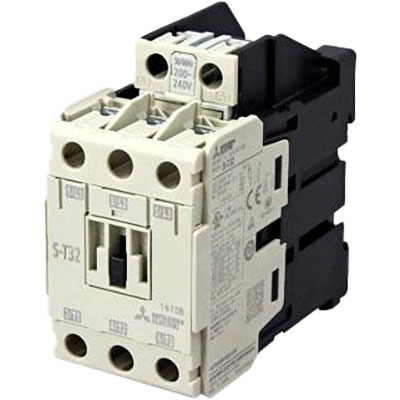

Este contator magnético faz parte da série MS-T da Mitsubishi Electric, projetado para aplicações de acionamento direto (DOL) e tensão plena sem reversão (FVNR). Possui 3 polos e uma corrente nominal de 32A em diversas tensões AC-3 (380-440Vac), com capacidade de potência de até 15kW em 440Vac (IEC).
A bobina de controle opera em uma faixa de 200Vac a 240Vac, cobrindo frequências de 50Hz/60Hz. As conexões são do tipo borne de parafuso com proteção contra toque, garantindo segurança e agilidade na fiação. O contator oferece flexibilidade de montagem em trilho DIN ou superfície, com uma largura de apenas 43mm.
Principais recursos
- Contator magnético trifásico (3 polos)
- Corrente nominal de 32A (AC-3)
- Bobina de controle 200-240Vca
- Aplicações DOL/FVNR
- Conexões por borne de parafuso com proteção
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Conforme normas internacionais (IEC, UL, CE, etc.)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série do produto / nome da família | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 32A (240Vac; AC-3) 32A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 24A (500Vac; AC-3) 32,5A (corrente de energização nominal UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 7,5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (110-120Vac; Monofásico; UL) 5HP (220-240Vac; Monofásico; UL) 10HP (200Vac; Trifásico; UL) 10HP (220-240Vac; Trifásico; UL) 20HP (440-480Vac; Trifásico; UL) 15HP (550-600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão de impulso nominal (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra toque (Term. de fiação rápida) |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | (a 30A; AC-3; 380-440Vac) 200.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Acionamento Direto (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T32BCAC200V |
| Em conformidade com norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é equivalente ao modelo S-T32BCAC200V.
