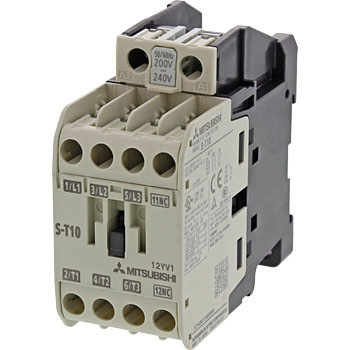

Contator Magnético Mitsubishi Electric S-T10BC AC400V(1b) 3P Contator magnético Mitsubishi Electric S-T10BC AC400V(1b) 3 polos, 9A (AC-3), bobina 380-440Vac, com 1 contato auxiliar NF. Ideal para acionamentos diretos (DOL) e partidas de motores.
Visão geral
O contator magnético S-T10BC da linha MS-T da Mitsubishi Electric é projetado para aplicações de acionamento direto (DOL) e partida de motores. Este dispositivo de 3 polos oferece uma corrente nominal de 9A sob a classificação AC-3, garantindo desempenho confiável em diversas aplicações industriais.
Com uma bobina de controle operando na faixa de 380Vac a 440Vac (50Hz/60Hz), o contator é adequado para redes elétricas comuns. Inclui 1 contato auxiliar do tipo NF (Normalmente Fechado), que pode ser utilizado em circuitos de controle, sinalização ou intertravamento.
Principais recursos
- Contator magnético tripolar
- Corrente nominal de 9A (AC-3)
- Tensão da bobina de controle: 380-440Vac
- 1 Contato Auxiliar NF
- Conexões por borne de parafuso com proteção contra contato
- Montagem em trilho DIN ou superfície
- Largura de 36mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/família de produtos | Série MS-T |
| Funções | Contator magnético |
| Corrente nominal | 11A (240Vca; AC-3) 9A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 7A (500Vca; AC-3) 13A (corrente de energização nominal UL) 11A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vca; AC-3; IEC) 4kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vca; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vca; Monofásico; UL) 3HP (200Vca; Trifásico; UL) 3HP (220-240Vca; Trifásico; UL) 5HP (440-480Vca; Trifásico; UL) 5HP (550-600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra contato (Terminais de fiação rápida) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 380Vca-440Vca (50Hz/60Hz) (400Vca / 415Vca) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 36 mm |
| Durabilidade elétrica (com carga) | (a 9A; AC-3; 380-440Vca) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Nominal Completa Não Reversa) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T10BCAC400V1B |
| Em conformidade com as normas | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este contator é compatível com o SKU S-T10BCAC400V1B.
