Visão geral

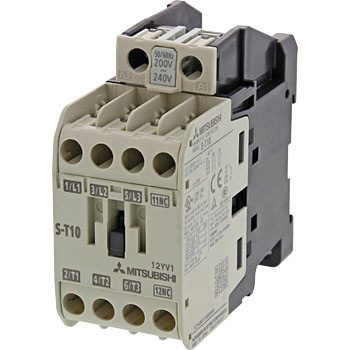

Contator magnético para aplicações Direct On Line (DOL) / FVNR (Full-Voltage Non-Rv.) da série MS-T da Mitsubishi Electric. Possui 3 polos (3P) e corrente nominal de 9A (sob condição AC-3 para tensões de 380Vac a 440Vac). A potência nominal é de 4kW em 440Vac (AC-3; IEC), com uma bobina de controle operando entre 260-300Vac (50Hz/60Hz), nominalmente em 277Vac.
Este modelo inclui 1 contato auxiliar Normalmente Fechado (NF) e dispõe de conexões por bornes com proteção contra toque. A montagem pode ser realizada em trilho DIN ou em superfície, e sua largura é de 36mm. O contator é equivalente ao modelo S-T10AC300V1B.
Principais recursos
- Contator Magnético
- 3 Polos
- Corrente nominal de 9A (AC-3, 380-440Vac)
- Potência de 4kW (AC-3, 440Vac)
- Bobina de controle 260-300Vac
- 1 Contato Auxiliar NF
- Conexões por bornes com proteção contra toque
- Montagem em trilho DIN / Superfície
- Largura de 36mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-T |
| Funções | Contator Magnético |
| Corrente nominal | 11A (240Vac; AC-3) 9A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 7A (500Vac; AC-3) 13A (corrente de energização nominal UL) 11A (AC-1) |
| Potência ativa nominal (kW) | 2.5kW (240Vac; AC-3; IEC) 4kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (110-120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (220-240Vac; Monofásico; UL) 3HP (200Vac; Trifásico; UL) 3HP (220-240Vac; Trifásico; UL) 5HP (440-480Vac; Trifásico; UL) 5HP (550-600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tensão nominal de impulso (Uimp) | 6 kV |
| Tipo de conexão | Bornes com proteção contra toque |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 260-300Vac (50Hz/60Hz) (277Vac nom.) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 NA Polo(s) |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 36 mm |
| Durabilidade elétrica (com carga) | (a 9A; AC-3; 380-440Vac) 100.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-T10AC300V1B |
| Em conformidade com a(s) norma(s) | CE JIS C8201-4-1 TUV Rheinland EN60947-4-1 IEC60947-4-1 CCC (GB14048.4) cULus |
| Grau de poluição | 3 |
Documentos
Este produto é fabricado pela Mitsubishi Electric. Verifique a compatibilidade com seu sistema.
Entre em contato conosco para mais informações e para adquirir este produto.
