Visão geral

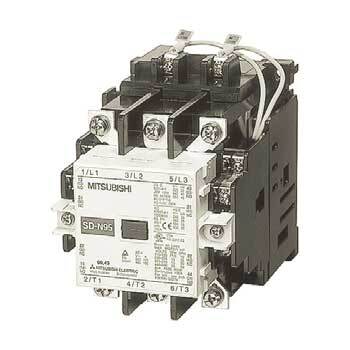

O contator magnético da série MS-N da Mitsubishi Electric é projetado para aplicações de partida direta de motores (DOL – Direct On Line) e operação sem reversão de tensão total (FVNR – Full-Voltage Non-Reverse). Com uma corrente nominal de 105A para uso em AC-3 em tensões de 380V a 440V, este componente de 3 polos é uma solução robusta para controle de motores.
Possui uma bobina de controle de 110Vcc e contatos auxiliares configurados com 2 contatos normalmente abertos (NA) e 2 contatos normalmente fechados (NF). As conexões são do tipo terminal parafuso, facilitando a instalação e manutenção em painéis elétricos com montagem em superfície.
Este contator é equivalente ao modelo SD-N95DC110V, oferecendo desempenho confiável e durabilidade, com uma vida útil elétrica de até 1.000.000 de operações sob carga e mecânica de até 5.000.000 de operações sem carga.
Principais recursos
- Contator magnético para partida direta (DOL) e FVNR
- Bobina de controle 110Vcc
- 3 polos
- 105A de corrente nominal (AC-3, 380-440Vac)
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por terminal parafuso
- Montagem em superfície
- Elevada durabilidade elétrica e mecânica
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família de produtos | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 105A (240Vac; AC-3) 105A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 100A (corrente contínua UL) 150A (AC-1) |
| Potência ativa nominal (kW) | 30kW (240Vac; AC-3; IEC) 55kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 7.5HP (7-1/2HP) (120Vac; Monofásico; UL) 15HP (240Vac; Monofásico; UL) 25HP (208Vac; Trifásico; UL) 30HP (240Vac; Trifásico; UL) 60HP (480Vac; Trifásico; UL) 60HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por terminal parafuso |
| Polos | 3 Polos |
| Tensão de controle (CC) | 110Vcc |
| Modo de montagem | Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N95DC110V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator magnético é equivalente ao modelo SD-N95DC110V.
Entre em contato conosco para mais informações.
