Visão geral

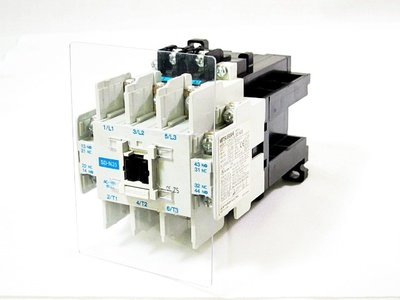

Este contator magnético da linha MS-N da Mitsubishi Electric é projetado para operações Diretas em Linha (DOL) e Tensão Total Sem Reversão (FVNR). Ele oferece uma corrente nominal de 40A para cargas AC-3 em tensões de 380Vac a 440Vac, suportando potência de até 18,5kW nessa configuração.
Com uma bobina de controle em 24Vcc e a configuração de 3 polos, este dispositivo conta com 2 contatos auxiliarmente Normalmente Abertos (NA) e 2 contatos auxiliarmente Normalmente Fechados (NF). As conexões são do tipo borne de parafuso com proteção contra toque (CAN term.) e a montagem pode ser feita em trilho DIN ou superfície.
Principais recursos
- Contator Magnético
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18,5kW (440Vac; AC-3; IEC)
- Tensão de controle da bobina: 24Vcc
- 3 Polos
- 2 Contatos NA e 2 Contatos NF auxiliares
- Conexões por borne de parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18,5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 5HP (240Vac; Monofásico; UL) 10HP (208Vac; Trifásico; UL) 10HP (240Vac; Trifásico; UL) 20HP (480Vac; Trifásico; UL) 20HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra toque |
| Polos | 3 Polo(s) |
| Tensão de Controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliarmente Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliarmente Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 circuito(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direta em Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N35(CX)DC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Equivalente ao modelo SD-N35(CX)DC24V.
