Visão geral

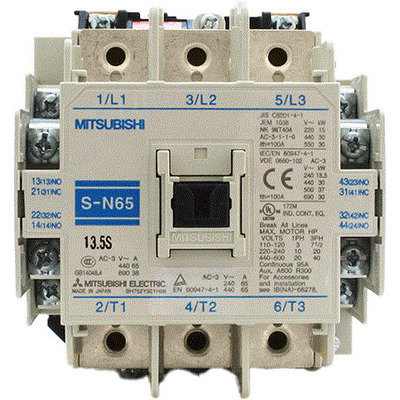

Este é um contator magnético da série MS-N da Mitsubishi Electric, projetado para operações Direta na Linha (DOL) / Tensão Completa Sem Reversão (FVNR). Com 3 polos e capacidade de corrente nominal de 65A sob AC-3 para tensões de 380Vac a 440Vac, ele é adequado para aplicações de até 30kW em 440Vac (IEC).
A bobina de comando opera em uma faixa de 200Vac a 240Vac (50Hz/60Hz), oferecendo flexibilidade na instalação. O dispositivo conta com 2 contatos Normalmente Abertos (NA) e 2 contatos Normalmente Fechados (NF) auxiliares, além de conexões por borne parafuso e opções de montagem em trilho DIN ou superfície.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal de 65A (AC-3)
- Tensão de comando 200-240Vac
- 2 contatos NA + 2 contatos NF auxiliares
- Conexões por borne parafuso
- Montagem em trilho DIN / superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca Principal | Mitsubishi Electric |
| Função Principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 65A (240Vac; AC-3) 65A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 95A (corrente contínua UL) 100A (AC-1) |
| Potência ativa nominal (kW) | 18.5kW (240Vac; AC-3; IEC) 30kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 3HP (120Vac; Monofásico; UL) 10HP (240Vac; Monofásico; UL) 15HP (208Vac; Trifásico; UL) 20HP (240Vac; Trifásico; UL) 40HP (480Vac; Trifásico; UL) 40HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 3 Polos |
| Tensão de Controle (CA) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 5.000.000 operações |
| Tipo de aplicação | Direta na Linha (DOL) FVNR (Tensão Completa Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N65AC200V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é o equivalente ao modelo S-N65AC200V.
Entre em contato para mais informações sobre este produto.
