Principais recursos
- Contator magnético Direct On Line (DOL) / FVNR
- 3 polos
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18.5kW (440Vac, AC-3, IEC)
- Bobina de comando 24Vac (50Hz/60Hz)
- 2 contatos auxiliares NA + 2 contatos auxiliares NF
- Conexões por borne de parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético |
| Corrente nominal | 40A (240Vac; AC-3) 40A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 40A (UL continuous current rating) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240Vac; AC-3; IEC) 18.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Single-phase; UL) 5HP (240Vac; Single-phase; UL) 10HP (208Vac; 3-phase; UL) 10HP (240Vac; 3-phase; UL) 20HP (480Vac; 3-phase; UL) 20HP (600Vac; 3-phase; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso com proteção contra toque (CAN term.) |
| Polos | 3 Pole(s) |
| Tensão de Controle (AC) | 24Vac (50Hz/60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Pole(s) NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direct On Line (DOL) FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N35(CX)AC24V |
| Conforme padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este produto é equivalente ao S-N35(CX)AC24V.

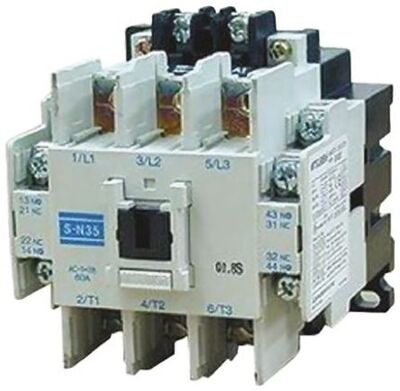

Entre em contato para mais informações sobre o Contator Magnético Mitsubishi Electric S-N35CX AC24V.
