Visão geral

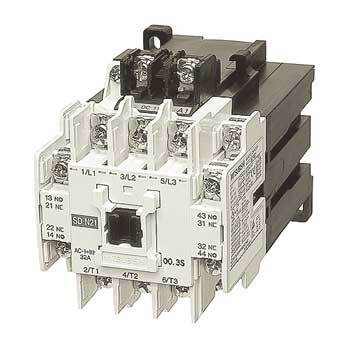

Contator magnético com supressor de surto (varistor) integrado, pertencente à série MS-N da Mitsubishi Electric. Este dispositivo opera com 3 polos (3P) e possui capacidade de corrente nominal de 30A em AC-3 (380-440Vac), sendo adequado para aplicações de acionamento direto em linha (DOL).
O contator é projetado para controle de motores elétricos, com tensão de bobina de 110-120Vac (50/60Hz) e oferece 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF). As conexões por bornes com proteção contra toque acidental (finger protection) garantem segurança durante a instalação e manutenção.
Com largura de 75mm e opções de montagem em trilho DIN ou superfície, o S-N25CXSA AC120V se integra facilmente a painéis elétricos. O produto é equivalente ao modelo S-N25(CX-SA)AC120V e está em processo de descontinuação, sendo substituído pelo S-N25CXSA AC100V.
Principais recursos
- Contator magnético com 3 polos
- Supressor de surto integrado (varistor)
- Corrente nominal de 30A (AC-3)
- Bobina de controle AC 110-120V
- 2 contatos auxiliares NA e 2 NF
- Conexões por bornes com proteção
- Montagem em trilho DIN ou superfície
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Design | Supressor de surto integrado (varistor) |
| Corrente nominal | 30A (240Vac; AC-3) 30A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 35A (corrente contínua UL) 50A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vac; AC-3; IEC) 15kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vac; Monofásico; UL) 3HP (240Vac; Monofásico; UL) 7.5HP (7-1/2HP) (208Vac; Trifásico; UL) 7.5HP (7-1/2HP) (240Vac; Trifásico; UL) 15HP (480Vac; Trifásico; UL) 15HP (600Vac; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes com terminal CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de controle (AC) | 110Vac-120Vac (50Hz) 115-120Vac(60Hz) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Acionamento Direto em Linha (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Em descontinuação |
| Equivalente a | S-N25(CX-SA)AC120V |
| Produto substituído por | S-N25CXSA AC100V |
| Em conformidade com normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Observação: Este produto está em processo de descontinuação e é equivalente ao S-N25(CX-SA)AC120V, sendo substituído pelo modelo S-N25CXSA AC100V.
