Visão geral

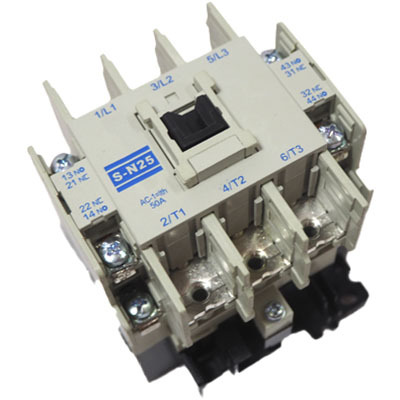

O contator magnético S-N25 da série MS-N da Mitsubishi Electric é um dispositivo de acionamento direto projetado para aplicações de linha (DOL) e tensão plena sem reversão (FVNR). Este modelo de 3 polos (3P) opera com uma corrente nominal de 30A nas categorias AC-3 (440V) e uma potência nominal de 15kW em 440V.
Equipado com uma bobina de controle com tensão de 100Vac a 127Vac (50Hz/60Hz), o contator possui 2 contatos normalmente abertos (2NA) e 2 contatos normalmente fechados (2NF) para funções auxiliares. A conexão é feita por meio de terminais de parafuso, e a montagem pode ser realizada em trilho DIN ou em superfície, apresentando uma largura de 75mm.
Este produto é equivalente ao modelo S-N25AC100V e substitui o S-N25 AC120V, garantindo compatibilidade em sistemas existentes. Ele atende a rigorosos padrões de segurança e qualidade, sendo certificado por diversas agências internacionais.
Principais recursos
- Contator magnético trifásico
- Operação direta na linha (DOL) / Tensão plena sem reversão (FVNR)
- Bobina de controle 100-127Vac
- 2 contatos auxiliares NA + 2 contatos auxiliares NF
- Terminais de conexão por parafuso
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 30A (240Vca; AC-3) 30A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 35A (corrente contínua UL) 50A (AC-1) |
| Potência ativa nominal (kW) | 7.5kW (240Vca; AC-3; IEC) 15kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 7.5HP (7-1/2HP) (208Vca; Trifásico; UL) 7.5HP (7-1/2HP) (240Vca; Trifásico; UL) 15HP (480Vca; Trifásico; UL) 15HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso |
| Polos | 3 Polo(s) |
| Tensão de controle (CA) | 100Vca-127Vca (50Hz/60Hz) (110Vca / 120Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP00 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Direto na Linha (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N25AC100V |
| Substitui | S-N25 AC120V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao S-N25AC100V e substitui o produto S-N25 AC120V.
