Visão geral

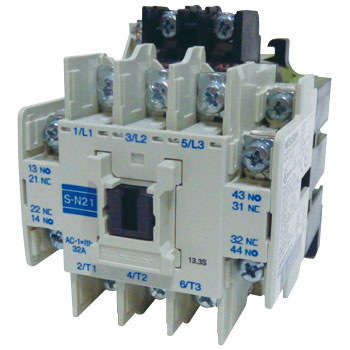

Este contator magnético da linha MS-N da Mitsubishi Electric, com SKU S-N21CX AC200V, é projetado para aplicações de Partida Direta (DOL) e FVNR (Tensão Total Sem Reversão). Ele opera em 200-240Vca com frequência de 50/60Hz, sendo uma solução robusta para o controle de motores elétricos.
O dispositivo possui 3 polos e uma corrente nominal de 22A sob a classificação AC-3 (380-440Vca), além de suportar até 11kW em 440Vca. A bobina de controle opera na faixa de 200-240Vca, garantindo compatibilidade com diversas fontes de alimentação. A proteção de contato é assegurada pelo grau IP20, e a montagem pode ser feita em trilho DIN ou superfície.
Para maior flexibilidade e controle, o contator dispõe de 2 contatos auxiliarmente abertos (NA) e 2 contatos auxiliarmente fechados (NF). A conexão é feita através de bornes de parafuso com proteção contra toque (CAN term.), garantindo segurança durante a instalação e manutenção. Este modelo é um substituto direto para o S-N21CX AC220V e equivalente ao S-N21(CX)AC200V.
Principais recursos
- Contator magnético
- Linha MS-N
- 3 polos
- Corrente nominal 22A (AC-3)
- Potência nominal 11kW (440Vca; AC-3)
- Bobina de controle 200-240Vca
- 2 contatos NA + 2 contatos NF
- Conexões por bornes de parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 63mm
- Substitui S-N21CX AC220V
- Equivalente a S-N21(CX)AC200V
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série/Nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 22A (240Vca; AC-3) 22A (380Vca / 400Vca / 415Vca / 440Vca; AC-3) 30A (corrente contínua UL) 32A (AC-1) |
| Potência ativa nominal (kW) | 5.5kW (240Vca; AC-3; IEC) 11kW (440Vca; AC-3; IEC) |
| Potência nominal (HP) | 1HP (120Vca; Monofásico; UL) 3HP (240Vca; Monofásico; UL) 5HP (208Vca; Trifásico; UL) 5HP (240Vca; Trifásico; UL) 10HP (480Vca; Trifásico; UL) 10HP (600Vca; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes de parafuso com proteção contra toque (CAN term.) |
| Polos | 3 Polo(s) |
| Tensão de controle (AC) | 200Vca-240Vca (50Hz/60Hz) (208Vca / 220Vca / 230Vca) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliarmente abertos (NA) | 2 contatos NA |
| Contatos auxiliarmente fechados (NF) | 2 contatos NF |
| Número de circuitos normalmente abertos (NA) | 3 Polo(s) NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 63 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N21CX AC220V |
| Equivalente a | S-N21(CX)AC200V |
| Em conformidade com as normas | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
O contator magnético S-N21CX AC200V é equivalente ao S-N21(CX)AC200V e substitui o produto S-N21CX AC220V.
Entre em contato conosco para mais informações sobre este produto.
