Visão geral

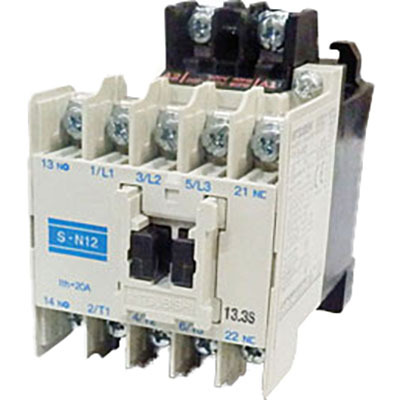

Este contator magnético da Mitsubishi Electric, série MS-N, foi projetado para aplicações de partida direta (DOL) e controle de tensão total sem reversão (FVNR). Com 3 polos (3P), este dispositivo oferece uma corrente nominal de 12A para aplicações AC-3 em tensões de 380Vac a 440Vac.
O contator possui uma bobina de controle com tensão de operação entre 200Vac e 240Vac (50Hz/60Hz), suportando variações de até 208Vac, 220Vac ou 230Vac. Inclui contatos auxiliares de 1NA (normalmente aberto) e 1NF (normalmente fechado) para funções de sinalização e controle adicionais.
Com conexões tipo borne de mola e opções de montagem em trilho DIN ou superfície, o contator MS-N S-N12 AC200V é uma solução versátil para diversas instalações elétricas. Seu design compacto com 53mm de largura o torna adequado para quadros de distribuição com espaço limitado.
Principais recursos
- Contator magnético
- 3 polos
- Corrente nominal de 12A (AC-3)
- Bobina de controle 200-240Vca
- 1 contato auxiliar NA e 1 contato auxiliar NF
- Conexões por borne de mola
- Montagem em trilho DIN ou superfície
- Largura de 53mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / Nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 13A (240Vac; AC-3) 12A (380Vac / 400Vac / 415Vac / 440Vac; AC-3) 20A (Corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240Vac; AC-3; IEC) 5.5kW (440Vac; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120Vac; Monofásico; UL) 1.5HP (1-1/2HP) (240Vac; Monofásico; UL) 3HP (208Vac; Trifásico; UL) 3HP (240Vac; Trifásico; UL) 7.5HP (7-1/2HP) (480Vac; Trifásico; UL) 7.5HP (7-1/2HP) (600Vac; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de mola |
| Polos | 3 Polos |
| Tensão de controle (AC) | 200Vac-240Vac (50Hz/60Hz) (208Vac / 220Vac / 230Vac) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Largura Líquida (mm) | 53 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N12 AC220V |
| Equivalente a | S-N12AC200V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator substitui o modelo S-N12 AC220V e é equivalente ao S-N12AC200V.
Entre em contato para mais informações sobre o Contator Magnético Mitsubishi Electric MS-N S-N12 AC200V e como ele pode atender às suas necessidades de controle elétrico.
