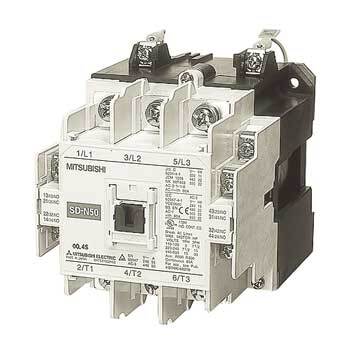

Contator Magnético Mitsubishi Electric MS-N 80A (UL) 3P 24Vdc 2NA+2NF SD-N50UL DC24V Contator magnético trifásico Mitsubishi Electric MS-N da série SD-N50UL DC24V, 80A (UL), com bobina de controle de 24Vcc e 2 contatos auxiliares NA + 2 NF. Ideal para partidas diretas. ***SEPARATOR***
Visão geral
Este contator magnético, pertencente à série MS-N da Mitsubishi Electric, é projetado para aplicações de partida direta (DOL) ou FVNR (Full-Voltage Non-Rv.). Possui 3 polos e corrente nominal de 80A (UL), sendo adequado para controle de motores de até 30HP em 480Vac trifásico (UL).
Equipado com uma bobina de controle de 24Vcc, este contator oferece 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF), facilitando a implementação de lógicas de controle e sinalização. As conexões são do tipo borne parafuso, com opções de montagem em trilho DIN ou painel.
Principais recursos
- Contator Magnético
- 3 Polos
- Corrente Nominal: 80A (UL)
- Potência Nominal: 30HP (480Vac; trifásico; UL)
- Tensão da Bobina de Controle: 24Vcc
- Contatos Auxiliares: 2 NA + 2 NF
- Conexões: Borne parafuso
- Montagem: Trilho DIN / Superfície
- Aplicações: DOL / FVNR
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Nome da série / família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 80A (UL) |
| Potência nominal (HP) | 3HP (120Vac; monofásico; UL) 7.5HP (7-1/2HP) (240Vac; monofásico; UL) 15HP (208Vac; trifásico; UL) 15HP (240Vac; trifásico; UL) 30HP (480Vac; trifásico; UL) 30HP (600Vac; trifásico; UL) |
| Tipo de conexão | Conexões por borne parafuso |
| Polos | 3 Polos |
| Tensão de controle (CC) | 24Vcc |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP00 |
| Tipo de aplicação | Partida Direta (DOL) / FVNR (Full-Voltage Non-Rv.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | SD-N50ULDC24V |
| Em conformidade com as normas | cULus UL Listed cUL |
Documentos
Este contator é equivalente ao modelo SD-N50ULDC24V.
Para mais informações ou para solicitar uma cotação, entre em contato conosco.
