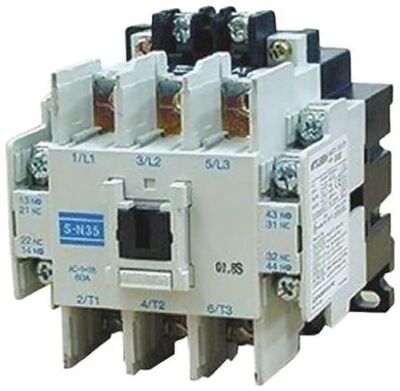

Contator Magnético Mitsubishi Electric 40A S-N35CX AC100V Contator Magnético Mitsubishi Electric MS-N S-N35CX AC100V, corrente nominal de 40A, 3 polos, 18,5kW, bobina de 100-127V CA. Ideal para aplicações DOL e FVNR.
Visão geral
Este contator magnético da série MS-N da Mitsubishi Electric é projetado para acionamento direto em linha (DOL) e aplicações de tensão total sem reversão (FVNR). Com 3 polos, ele gerencia correntes nominais de até 40A em diversas tensões e categorias de utilização AC-3, sendo adequado para potências de até 18,5kW em 440V CA.
O dispositivo conta com uma bobina de controle com faixa de tensão de 100VCA a 127VCA (50Hz/60Hz), garantindo flexibilidade na instalação. Ele dispõe de 2 contatos auxiliares normalmente abertos (NA) e 2 contatos normalmente fechados (NF), facilitando a integração em esquemas de comando e sinalização.
As conexões são feitas através de terminais de parafuso com proteção contra toque (CAN term.), proporcionando segurança e facilidade de montagem. O design permite fixação em trilho DIN ou superfícies, com uma largura de 75mm.
Principais recursos
- Contator magnético série MS-N
- 3 polos
- Corrente nominal de 40A (AC-3)
- Potência nominal de 18,5kW (440V CA, AC-3)
- Bobina de controle 100VCA-127VCA (50Hz/60Hz)
- 2 Contatos NA + 2 Contatos NF auxiliares
- Conexões por parafuso com proteção contra toque
- Montagem em trilho DIN ou superfície
- Largura de 75mm
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator magnético |
| Corrente nominal | 40A (240V CA; AC-3) 40A (380V CA / 400V CA / 415V CA / 440V CA; AC-3) 40A (corrente contínua UL) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240V CA; AC-3; IEC) 18.5kW (440V CA; AC-3; IEC) |
| Potência nominal (HP) | 2HP (120V CA; Monofásico; UL) 5HP (240V CA; Monofásico; UL) 10HP (208V CA; Trifásico; UL) 10HP (240V CA; Trifásico; UL) 20HP (480V CA; Trifásico; UL) 20HP (600V CA; Trifásico; UL) |
| Tensão nominal de operação (Ue) | 690 V |
| Tipo de conexão | Conexões por parafuso com terminais CAN (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de Controle (CA) | 100VCA-127VCA (50Hz/60Hz) (110VCA / 120VCA) |
| Modo de montagem | Trilho DIN / Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 2 contatos NA |
| Contatos auxiliares Normalmente Fechados (NF) | 2 contatos NF |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura líquida (mm) | 75 mm |
| Durabilidade elétrica (com carga) | 1.000.000 operações |
| Durabilidade mecânica (sem carga) | 10.000.000 operações |
| Tipo de aplicação | Direto na Linha (DOL) FVNR (Tensão Total Sem Reversão) |
| Status do produto do fabricante | Comercializado |
| Substitui | S-N35CX AC120V |
| Equivalente a | S-N35(CX)AC100V |
| Em conformidade com a(s) norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é um substituto direto para o modelo S-N35CX AC120V e é equivalente ao S-N35(CX)AC100V.
