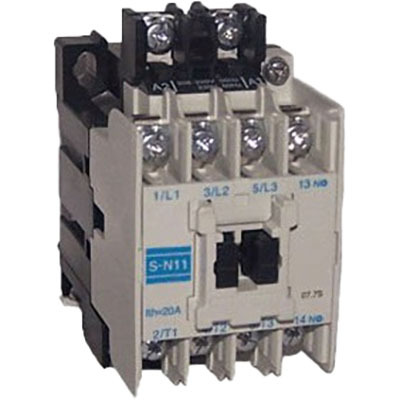

Contator Magnético Mitsubishi Electric MS-N 3P 12A AC-3 440V Contator magnético Mitsubishi Electric MS-N, 3 polos, 12A (AC-3) e 5.5kW (440V), bobina de 415-440V. SKU: S-N11CX AC440V.
Visão geral
Contator magnético da linha MS-N da Mitsubishi Electric, projetado para aplicações de Partida Direta (DOL) / Tensão Plena sem Reversão (FVNR). Este dispositivo de 3 polos gerencia correntes nominais de 12A (AC-3) em tensões de até 440V, suportando uma potência de até 5.5kW sob as mesmas condições (IEC).
Possui bobina de controle com faixa de operação de 415Vac-440Vac (50Hz) e 460-480Vac (60Hz), além de um contato auxiliar NA (Normalmente Aberto). As conexões são do tipo borne de parafuso com proteção contra contato acidental (finger protection), facilitando a instalação em trilho DIN ou montagem em superfície, com largura de apenas 43mm.
Este modelo, SKU S-N11CX AC440V, é equivalente ao S-N11(CX)AC440V e está em processo de descontinuação, sendo substituído pelo modelo S-N11CX AC400V.
Principais recursos
- Contator Magnético
- Linha MS-N
- 3 Polos
- Corrente nominal de 12A (AC-3 a 440V)
- Potência nominal de 5.5kW (AC-3 a 440V)
- Bobina de controle 415-440VCA / 460-480VCA
- 1 Contato Auxiliar Normalmente Aberto (NA)
- Conexões por borne de parafuso com proteção
- Montagem em trilho DIN ou superfície
- Largura de 43mm
- Grau de proteção IP20
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | Série MS-N |
| Funções | Contator Magnético |
| Corrente nominal | 13A (240VCA; AC-3) 12A (380VCA / 400VCA / 415VCA / 440VCA; AC-3) 20A (corrente contínua UL) 20A (AC-1) |
| Potência ativa nominal (kW) | 3.5kW (240VCA; AC-3; IEC) 5.5kW (440VCA; AC-3; IEC) |
| Potência nominal (HP) | 1/2HP (120VCA; Monofásico; UL) 1.5HP (1-1/2HP) (240VCA; Monofásico; UL) 3HP (208VCA; Trifásico; UL) 3HP (240VCA; Trifásico; UL) 7.5HP (7-1/2HP) (480VCA; Trifásico; UL) 7.5HP (7-1/2HP) (600VCA; Trifásico; UL) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por borne de parafuso com borne CAN (proteção contra dedo) |
| Polos | 3 Polos |
| Tensão de controle (VCA) | 415VCA-440VCA (50Hz) 460-480VCA (60Hz) |
| Modo de montagem | Trilho DIN Superfície |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Largura Líquida (mm) | 43 mm |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 10 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Tensão Plena Não Reversível) |
| Status do produto do fabricante | Em descontinuação |
| Equivalente a | S-N11(CX)AC440V |
| Produto substituído por | S-N11CX AC400V |
| Em conformidade com padrão(ões) | CE TUV Rheinland cULus UL Listed cUL CCC LR (Lloyd’s Register) BV (Bureau Veritas) KR (Korean Register of Shipping) NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N11(CX)AC440V e está sendo substituído pelo modelo S-N11CX AC400V.
