Visão geral

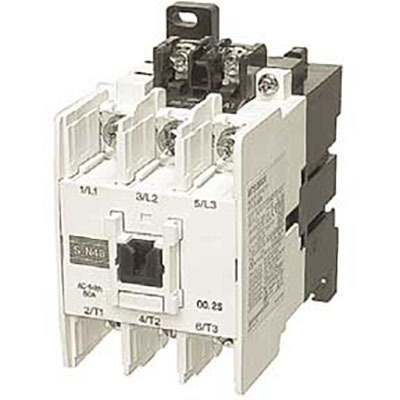

Este contator magnético compacto da série MS-N, fabricado pela Mitsubishi Electric, é projetado para aplicações de partida direta (DOL) e inversão de tensão total (FVNR). Com 3 polos e capacidade de corrente nominal de 32A para uso AC-3 em tensões de 380V a 440V, este dispositivo é ideal para controle de motores elétricos.
O contator opera com uma tensão de bobina de controle de 24VCA, com frequência de 50Hz/60Hz. Possui conexões por bornes com parafusos e proteção contra toque (CAN term.), garantindo segurança e praticidade na instalação. É equivalente ao modelo S-N38(CX)AC24V.
Principais recursos
- Contator magnético compacto
- 3 polos
- Corrente nominal de 32A (AC-3 a 440V)
- Potência nominal de 15kW (AC-3 a 440V)
- Tensão de bobina de 24VCA
- Conexões por bornes com parafusos e proteção contra toque
- Montagem em superfície
- 3 contatos Normalmente Abertos (NA)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Contator |
| Série / nome da família do produto | MS-N series |
| Funções | Contator magnético compacto |
| Corrente nominal | 39A (220-240VCA; AC-3) 32A (380VCA / 400VCA / 415VCA / 440VCA; AC-3) 24A (500VCA; AC-3) 12A (690VCA; AC-3) 60A (AC-1) |
| Potência ativa nominal (kW) | 11kW (240VCA; AC-3; IEC) 15kW (440VCA; AC-3; IEC) |
| Tensão operacional nominal (Ue) | 690 V |
| Tipo de conexão | Conexões por bornes com parafusos e CAN term. (proteção contra toque) |
| Polos | 3 Polos |
| Tensão de controle (VCA) | 24VCA (50Hz/60Hz) |
| Modo de montagem | Superfície |
| Número de circuitos Normalmente Abertos (NA) | 3 Polos NA |
| Grau de proteção | IP20 |
| Durabilidade elétrica (com carga) | 1 000 000 operações |
| Durabilidade mecânica (sem carga) | 5 000 000 operações |
| Tipo de aplicação | Partida Direta (DOL) FVNR (Inversão de Tensão Total Não-Reversa.) |
| Status do produto do fabricante | Comercializado |
| Equivalente a | S-N38(CX)AC24V |
| Em conformidade com norma(s) | CE TUV Rheinland cULus UL Listed cUL CCC NK (Nippon Kaiji Kyokai) |
Documentos
Este contator é equivalente ao modelo S-N38(CX)AC24V.
Entre em contato conosco para mais informações sobre este produto.
