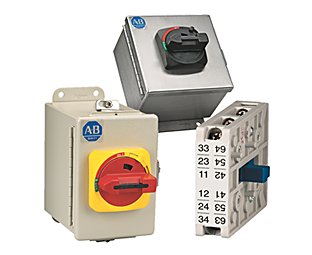

Chaves de Carga e Seccionadores Allen Bradley para manutenção, reposição e adequação de painéis de automação industrial. Esta seleção reúne 49 part numbers das famílias 194E, 194L, 194R e 194U da Allen-Bradley, com chaves de carga, blocos de contato auxiliar, terminais, eixos de operação, manoplas e acessórios de montagem.
Entre os produtos desta seleção estão chaves de carga com correntes de 16 A a 100 A em configurações de montagem frontal/porta e base/trilho DIN, blocos de contato auxiliar com abertura antecipada, terminais de neutro e aterramento, eixos de operação em diversos comprimentos e manoplas para acionamento remoto. Alguns códigos de referência incluem 194E-E25-1753-6N, 194E-A63-1753-6N, 194E-E-P11 e 194R-S1.
Esta página foi organizada para facilitar a consulta técnica e a identificação do componente correto antes da cotação.
Quais produtos fazem parte desta seleção
Os itens desta página cobrem o segmento de chaves de carga e seccionadores da linha Allen-Bradley. O foco está nos dispositivos de seccionamento de circuitos, seus blocos de contato auxiliar, terminais de conexão, eixos de operação para montagem em porta e manoplas de acionamento — tudo o que compõe a instalação completa de uma chave de carga em um painel elétrico.
- Chaves de Carga 194E — Montagem Frontal/Porta: 12 part numbers.
- Chaves de Carga 194E — Montagem Base/Trilho DIN: 7 part numbers.
- Chaves de Carga 194L: 1 part numbers.
- Blocos de Contato Auxiliar: 7 part numbers.
- Terminais e Polos Adicionais: 6 part numbers.
- Eixos, Extensões e Adaptadores de Montagem: 13 part numbers.
- Manoplas e Atuadores: 3 part numbers.
Aplicações comuns
Esses componentes são usados em seccionamento principal de painéis elétricos, desconexão de circuitos para manutenção segura (lockout/tagout), isolamento de cargas em quadros de distribuição, manobra de motores, proteção de circuitos de alimentação e adequação de painéis a normas de segurança como NR-10 e NFPA 79.
Na prática, isso inclui itens como 194E-E25-1753-6N para seccionamento frontal em painéis compactos, 194E-A63-1753-6N para montagem em trilho DIN em quadros de distribuição, 194E-E-P11 para sinalização de estado da chave e 194R-S1 para acionamento remoto da chave através da porta do painel.
Destaques da linha
| Part number | Descrição | Tipo de produto |
|---|---|---|
| 194E-E25-1753-6N | Chave de Carga 194E, 25 A, 3 Polos, Frontal/Porta, Atuador Vermelho/Amarelo | Chave Frontal |
| 194E-E63-1753-6G | Chave de Carga 194E, 63 A, 3 Polos, Frontal/Porta, Atuador Preto/Cinza | Chave Frontal |
| 194E-E100-1753-6N | Chave de Carga 194E, 100 A, 3 Polos, Frontal/Porta, Atuador Vermelho/Amarelo | Chave Frontal |
| 194E-A25-1753-6N | Chave de Carga 194E, 25 A, 3 Polos, Base/Trilho DIN, Atuador Vermelho/Amarelo | Chave Base/DIN |
| 194E-A63-1753-6N | Chave de Carga 194E, 63 A, 3 Polos, Base/Trilho DIN, Atuador Vermelho/Amarelo | Chave Base/DIN |
| 194E-A100-1753-6N | Chave de Carga 194E, 100 A, 3 Polos, Base/Trilho DIN, Atuador Vermelho/Amarelo | Chave Base/DIN |
| 194L-E16-1753-6N | Chave de Carga 194L, 16 A, 3 Polos, Frontal/Porta, Atuador Vermelho/Amarelo | Chave 194L |
| 194E-E-P11 | Bloco de Contato Auxiliar, 1 NA 1 NF, Para Chaves 194E-E16 a E100 | Contato Auxiliar |
| 194E-A-P22 | Bloco de Contato Auxiliar, 2 NA 2 NF, Para Chaves 194E-A16 a A100 | Contato Auxiliar |
| 194E-E-PD10 | Bloco de Contato Auxiliar, 1 NA Abertura Antecipada, Para 194E-E25 a E100 | Contato Auxiliar |
| 194E-A32-NP | Polo Adicional, 1 NA, Para Uso com 194E-A32 | Polo Adicional |
| 194E-A32-PE | Terminal de Aterramento, Para Chaves 194E-A25 e A32 | Terminal |
| 194E-A32-TN | Terminal de Neutro, Para Chaves 194E-A25 e A32 | Terminal |
| 194R-S1 | Eixo de Operação, Comprimento Padrão, Para Manoplas 140U-P, 194R-P | Eixo |
| 194E-G3687 | Eixo Metálico 44 mm, Para Caixas Termoplásticas 194E e 194L | Eixo |
| 194L-G3394 | Extensão de Eixo Metálico com Trava para Cadeado, 250-300 mm | Extensão |
| 194R-R1G | Protetor de Eixo 194R, Proteção Extra Contra Contato | Protetor |
| 194U-DMA | Adaptador de Manopla para Montagem em Porta, 194U | Manopla |
| 194U-N1 | Manopla NFPA 305 mm com Manopla Tipo P, 194U | Manopla |
| 190-PB | Manopla Rotativa para Porta, Preta | Manopla |
Part numbers da linha Allen-Bradley — Chaves de Carga e Seccionadores
A seguir, reunimos os códigos desta seleção com suas descrições técnicas em português, facilitando a identificação de peças para manutenção, reposição e especificação de aplicação.
Chaves de Carga 194E — Montagem Frontal/Porta
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194E-E25-1753-6G | Chave de Carga 194E, 25 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo G Preto/Cinza, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E25-1753-6G Chaves de Carga e Seccionadores |
| 194E-E25-1753-6N | Chave de Carga 194E, 25 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E25-1753-6N Chaves de Carga e Seccionadores |
| 194E-E32-1753-6G | Chave de Carga 194E, 32 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo G Preto/Cinza, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E32-1753-6G Chaves de Carga e Seccionadores |
| 194E-E32-1753-6N | Chave de Carga 194E, 32 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E32-1753-6N Chaves de Carga e Seccionadores |
| 194E-E16-1753-4G | Chave de Carga 194E, 16 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo G Preto/Cinza, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E16-1753-4G Chaves de Carga e Seccionadores |
| 194E-E16-1753-4N | Chave de Carga 194E, 16 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E16-1753-4N Chaves de Carga e Seccionadores |
| 194E-E40-1753-6G | Chave de Carga 194E, 40 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo G Preto/Cinza, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E40-1753-6G Chaves de Carga e Seccionadores |
| 194E-E40-1753-6N | Chave de Carga 194E, 40 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E40-1753-6N Chaves de Carga e Seccionadores |
| 194E-E63-1753-6G | Chave de Carga 194E, 63 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo G Preto/Cinza, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E63-1753-6G Chaves de Carga e Seccionadores |
| 194E-E63-1753-6N | Chave de Carga 194E, 63 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E63-1753-6N Chaves de Carga e Seccionadores |
| 194E-E80-1753-6N | Chave de Carga 194E, 80 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E80-1753-6N Chaves de Carga e Seccionadores |
| 194E-E100-1753-6N | Chave de Carga 194E, 100 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-E100-1753-6N Chaves de Carga e Seccionadores |
Chaves de Carga 194E — Montagem Base/Trilho DIN
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194E-A100-1753-6N | Chave de Carga 194E, 100 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A100-1753-6N Chaves de Carga e Seccionadores |
| 194E-A16-1753-4N | Chave de Carga 194E, 16 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A16-1753-4N Chaves de Carga e Seccionadores |
| 194E-A25-1753-6N | Chave de Carga 194E, 25 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A25-1753-6N Chaves de Carga e Seccionadores |
| 194E-A32-1753-6N | Chave de Carga 194E, 32 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A32-1753-6N Chaves de Carga e Seccionadores |
| 194E-A40-1753-6N | Chave de Carga 194E, 40 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A40-1753-6N Chaves de Carga e Seccionadores |
| 194E-A63-1753-6N | Chave de Carga 194E, 63 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A63-1753-6N Chaves de Carga e Seccionadores |
| 194E-A80-1753-6N | Chave de Carga 194E, 80 A, 3 Polos, Rotação 90° (0-1), Aberta, Base/Trilho DIN, Terminais Padrão, com Atuador Tipo N Vermelho/Amarelo, Estilo Aberto, Rotação 90° (0-1) | Allen Bradley 194E-A80-1753-6N Chaves de Carga e Seccionadores |
Chaves de Carga 194L
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194L-E16-1753-6N | Chave de Carga 194L, 16 A, 3 Polos, Rotação 90° (0-1), Aberta, Frontal/Porta, com Atuador Tipo N Vermelho/Amarelo | Allen Bradley 194L-E16-1753-6N Chaves de Carga e Seccionadores |
Blocos de Contato Auxiliar
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194E-E-P11 | Bloco de Contato Auxiliar, 194E, 1 NA 1 NF L.B., Para Uso com Chaves 194E-E16 a E100 | Allen Bradley 194E-E-P11 Chaves de Carga e Seccionadores |
| 194E-E-P22 | Bloco de Contato Auxiliar, 194E, 2 NA 2 NF, Para Uso com Chaves 194E-E16 a E100 | Allen Bradley 194E-E-P22 Chaves de Carga e Seccionadores |
| 194E-E-PD10 | Bloco de Contato Auxiliar, 194E, 1 NA Abertura Antecipada, Para Uso com Chaves 194E-E25 a E100 | Allen Bradley 194E-E-PD10 Chaves de Carga e Seccionadores |
| 194E-A16-PD10 | Bloco de Contato Auxiliar, 194E, 1 NA Abertura Antecipada, Para Uso com Chaves 194E-A16 | Allen Bradley 194E-A16-PD10 Chaves de Carga e Seccionadores |
| 194E-A-P11 | Bloco de Contato Auxiliar, 194E, 1 NA 1 NF, Para Uso com Chaves 194E-A16 a A100 | Allen Bradley 194E-A-P11 Chaves de Carga e Seccionadores |
| 194E-A-P22 | Bloco de Contato Auxiliar, 194E, 2 NA 2 NF, Para Uso com Chaves 194E-A16 a A100 | Allen Bradley 194E-A-P22 Chaves de Carga e Seccionadores |
| 194E-A-PD10 | Bloco de Contato Auxiliar, 194E, 1 NA Abertura Antecipada, Para Uso com Chaves 194E-A25 a A100 | Allen Bradley 194E-A-PD10 Chaves de Carga e Seccionadores |
Terminais e Polos Adicionais
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194E-A32-NP | Polo Adicional, 1 NA, Para Uso com 194E-A32 | Allen Bradley 194E-A32-NP Chaves de Carga e Seccionadores |
| 194E-E32-NP | Polo Adicional, 1 NA, Para Uso com 194E-E32 | Allen Bradley 194E-E32-NP Chaves de Carga e Seccionadores |
| 194E-E32-PE | Terminal de Aterramento, 194E, Para Uso com Chaves 194E-E25 e E32 | Allen Bradley 194E-E32-PE Chaves de Carga e Seccionadores |
| 194E-E32-TN | Terminal de Neutro, 194E, Para Uso com Chaves 194E-E25 e E32 | Allen Bradley 194E-E32-TN Chaves de Carga e Seccionadores |
| 194E-A32-PE | Terminal de Aterramento, 194E, Para Uso com Chaves 194E-A25 e A32 | Allen Bradley 194E-A32-PE Chaves de Carga e Seccionadores |
| 194E-A32-TN | Terminal de Neutro, 194E, Para Uso com Chaves 194E-A25 e A32 | Allen Bradley 194E-A32-TN Chaves de Carga e Seccionadores |
Eixos, Extensões e Adaptadores de Montagem
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194R-R1G | Protetor de Eixo, 194R, Fornece Proteção Extra Contra Contato com o Eixo | Allen Bradley 194R-R1G Chaves de Carga e Seccionadores |
| 194R-R7 | Eixo de Operação, 320 mm (12,6 pol.), R7 | Allen Bradley 194R-R7 Chaves de Carga e Seccionadores |
| 194R-R8 | Eixo de Operação, 580 mm (22,8 pol.) | Allen Bradley 194R-R8 Chaves de Carga e Seccionadores |
| 194R-S1 | Eixo de Operação, Comprimento Padrão, 194R, Para Uso com Manoplas 140U-P, 194R-P e 194R-PxT | Allen Bradley 194R-S1 Chaves de Carga e Seccionadores |
| 194R-S2 | Eixo de Operação, Comprimento Estendido, 194R, Para Uso com Manoplas 140U-P, 194R-P e 194R-PxT | Allen Bradley 194R-S2 Chaves de Carga e Seccionadores |
| 194U-G3393 | Kit de Extensão de Eixo 200 mm para Manoplas G/N/I/A/L/E, 194U | Allen Bradley 194U-G3393 Chaves de Carga e Seccionadores |
| 194U-S1 | Eixo Tipo S 305 mm (12 pol.) para Manoplas P/S, 194U | Allen Bradley 194U-S1 Chaves de Carga e Seccionadores |
| 194E-S1-P | Kit Adaptador de Eixo 194E com Eixo 194R-S1 para Uso com Manoplas 194E/194R | Allen Bradley 194E-S1-P Chaves de Carga e Seccionadores |
| 194L-G3394 | Extensão de Eixo Metálico, 194L, com Trava para Cadeado na Posição OFF, Ajustável de 250 mm a 300 mm, Para Uso com Chaves 194L-A, Quantidade por Embalagem: 1 | Allen Bradley 194L-G3394 Chaves de Carga e Seccionadores |
| 194E-G3687 | Eixo de Chave de Carga, 194E, Metálico, 44 mm de Comprimento, Para Uso com Caixas Termoplásticas 194E e 194L, Para Uso com Múltiplas Chaves 194E-A e 194E-E (consultar catálogo para tabela de seleção), Quantidade por Embalagem: 5 | Allen Bradley 194E-G3687 Chaves de Carga e Seccionadores |
| 194E-G3707 | Eixo de Chave de Carga, 194E, Metálico, 52 mm de Comprimento, Para Uso com Caixas Termoplásticas 194E e 194L, Para Uso com Múltiplas Chaves 194E-A e 194E-E (consultar catálogo para tabela de seleção), Quantidade por Embalagem: 5 | Allen Bradley 194E-G3707 Chaves de Carga e Seccionadores |
| 194L-G3393 | Extensão de Eixo Metálico, 194L, com Trava para Cadeado na Posição OFF, Ajustável de 110 mm a 235 mm, Para Uso com Chaves 194L-A, Quantidade por Embalagem: 1 | Allen Bradley 194L-G3393 Chaves de Carga e Seccionadores |
| 194U-G3688 | Eixo de Manopla para Montagem Frontal, 194U, para Manoplas G/N/I/A/L/E | Allen Bradley 194U-G3688 Chaves de Carga e Seccionadores |
Manoplas e Atuadores
| Part number | Descrição técnica | Busca |
|---|---|---|
| 194U-DMA | Adaptador de Manopla para Montagem em Porta, 194U | Allen Bradley 194U-DMA Chaves de Carga e Seccionadores |
| 194U-N1 | Manopla NFPA 305 mm (12 pol.) com Manopla Tipo P, 194U | Allen Bradley 194U-N1 Chaves de Carga e Seccionadores |
| 190-PB | Manopla Rotativa para Porta, Preta | Allen Bradley 190-PB Chaves de Carga e Seccionadores |
Como solicitar cotação
Para agilizar o atendimento, informe o part number, a quantidade desejada e a aplicação do item. Se houver etiqueta, foto do componente instalado ou referência cruzada do equipamento, isso ajuda a validar compatibilidade, montagem e configuração antes do fornecimento.
