Bürkert · Bürkert Tipo 8692

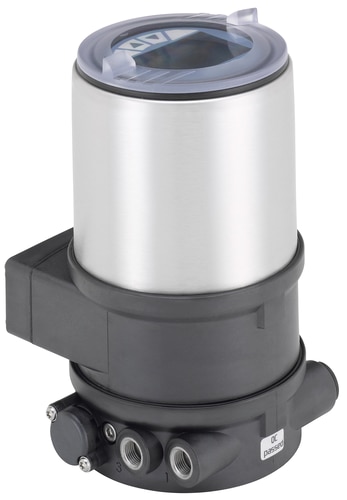

306920Posicionador digital eletropneumático para montagem integrada em válvulas de controle de processo
O artigo Bürkert 306920 pertence ao Tipo 8692. Posicionador digital eletropneumático para montagem integrada em válvulas de controle de processo. Configuração documentada: Hose plug-in connection.
Disponibilidade e prazo são confirmados na cotação.

- Tipo da conexão de processo 1
- Hose plug-in connection
Identificação da referência
Dados do 306920
| Part number do fabricante | 306920 |
|---|---|
| Tipo Bürkert | 8692 |
| Designação original do fabricante | Positioner top 70 mm for actuator 27XX |
| Tipo de sensor de posição | internal linear |
| Sinal do sensor de posição | digital 14-bit |
| Sistema de acionamento com função booster | Não |
| Para atuador de tamanho 40 mm | Não |
| Para atuador de tamanho 50 mm | Não |
| Para atuador de tamanho 63 mm | Não |
| Para atuador de tamanho 70 mm | Não |
| Para atuador de tamanho 80 mm | Sim |
| Para atuador de tamanho 90 mm | Não |
| Para atuador de tamanho 100 mm | Sim |
| Para atuador de tamanho 125 mm | Não |
| Para atuador de tamanho 130 mm | Não |
| Para atuador de tamanho 175 mm | Não |
| Para atuador de tamanho 225 mm | Não |
| Acionamento manual | Não |
| Função pneumática 1 de dupla ação | Não |
| Função pneumática 1 de simples ação | Sim |
| Tipo da conexão de processo 1 | Hose plug-in connection |
| Port connection 1 inner diameter (inch) | 1/4 inch |
| Conexão de processo 1: diâmetro interno em mm | 6 mm |
| Tensão mínima ou nominal | 24 V |
| Tensão máxima ou nominal | 24 V |
| Tensão de alimentação interna do sistema | Não |
| Tensão de alimentação pelo barramento | Não |
| Tensão de alimentação por barreira isolada | Não |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Alimentação do atuador com isolamento galvânico | Não |
| Temperatura ambiente mínima | -10 °C |
| Temperatura ambiente máxima | 55 °C |
| Vazão QNn para gás | 7 l/min |
| Diâmetro do orifício da válvula | 0,6 mm |
| Tipo de aprovação | UL |
| Tipo de certificação | UL Listed cULus |
| Entrada 1: tensão analógica | 0-5/10 V |
| Entrada 1: corrente analógica | 0/4-20 mA |
| Entrada 2: transistor NPN | Não |
| Entrada 2: transistor PNP | Sim |
| Saída 1: corrente analógica | 0/4-20 mA |
| Saída 1: tensão analógica | 0-5/10 V |
| Função | Positioner |
| Subgrupo de produto | Positioner / Process Controller |
| Tipo de instalação | CLASSIC drive |
| Tipo de conexão elétrica | Screw terminal with cable feed-through |
| Protocolo da interface de comunicação | Service-büS |
| Interface de controle | Keyboard and display internal |
| Grau de proteção IP máximo, com conexão adequada | IP65/67 |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 306920.
Seleção e reposição do 306920
Para especificar ou substituir o artigo 306920, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 306920 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 306920
Ficha oficial do artigo 306920 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 8692Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 8692 | Digital electropneumatic positioner pdf (2 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — Data Sheets Data sheet Type KK01 | Adapter kits for hygienic process valves pdf (14 MB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Documento Bürkert — User Manuals Additional manual Type 8681 8694 869X 879X | USB Interface for serial communication pdf (2 MB) EN,FR,DE / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
