Bürkert · Bürkert Tipo 2503

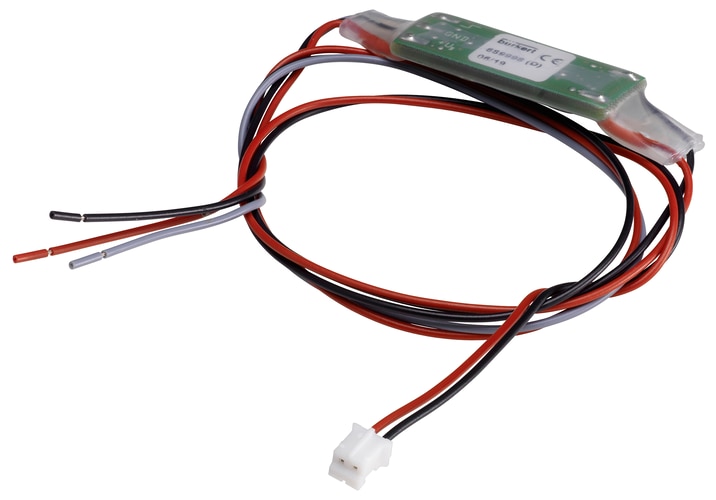

689998Conector para dispositivo
O artigo Bürkert 689998 pertence ao Tipo 2503. Conector para dispositivo. Consulte abaixo as características específicas informadas pelo fabricante.
Disponibilidade e prazo são confirmados na cotação.
Identificação da referência
Dados do 689998
| Part number do fabricante | 689998 |
|---|---|
| Tipo Bürkert | 2503 |
| Designação original do fabricante | Elektronic cpl. WhisperValve Boost |
| Tensão mínima ou nominal | 12 V |
| Tensão máxima ou nominal | 24 V |
| Tensão alternada | Não |
| Tensão contínua | Sim |
| Subgrupo de produto | Cable plug |
| Connector with LED | Não |
| Connector with varistor | Não |
| Connector with rectifier | Não |
| Connector with polarity protection | Sim |
| Connector with recovery diode | Sim |
| Connector with recovery diode redundant | Não |
| Connector with Kick and Drop electronics | Não |
| Connector with Kick and Drop electronics with switching point detection | Não |
| Connector with drop-off electronics | Sim |
| Connector with 3 to 2 conductor technology for pulse solenoids | Não |
| Device connector wiring soft | Não |
| Plug pattern | plug type 2503 e. g. JST PHR-2 or identical in construction |
| Tipo de conexão elétrica | Wire strand |
| Quantidade de contatos da conexão elétrica | 2 + Signal |
| Cable plug without ciruit | Não |
| Comprimento do cabo da conexão elétrica | 500 mm |
| Conexão elétrica 1: material do cabo | PVC (Polyvinyl chloride) |
| Electrical connection strand 1 colour | red |
| Electrical connection strand 2 colour | black |
| Electrical connection strand 3 colour | grey |
| Electrical cross-section leads (mm2) | 0,22 mm² |
| Electrical cross-section leads (AWG) | AWG 24 |
| Polaridade da conexão elétrica | red wire + , black wire - |
| Electrical connection protective conductor | Não |
| Grau de proteção IP máximo, com conexão adequada | IP10 |
Características obtidas na ficha oficial do número de artigo. Confira a revisão da unidade e as condições indicadas pelo fabricante.
Código para busca: 689998.
Seleção e reposição do 689998
Para especificar ou substituir o artigo 689998, compare o código completo com a unidade instalada. O Tipo e a semelhança visual não confirmam equivalência entre variantes.
- Confira todos os dígitos do número de artigo e a revisão indicada na etiqueta.
- Compare materiais e vedações com o fluido e as condições de limpeza da aplicação.
- Verifique as conexões, a montagem, a alimentação e os sinais, quando aplicáveis.
- Confira os limites documentados de pressão e temperatura nas condições da aplicação.
Informe o código completo 689998 e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 689998
Ficha oficial do artigo 689998 — BürkertIdentificação e características específicas do número de artigo.Documentação da família Bürkert Tipo 2503Informações gerais do Tipo; não substituem a confirmação da execução do artigo.Documento Bürkert — Data Sheets Data sheet Type 2503 | Cable plug for small Bürkert solenoid valves Type 6712 and 6724 pdf (934 kB) EN / EU Download DownloadConfira o número de artigo, as opções e a revisão abrangidos pelo documento.Base técnica consultada em 24/10/2026. Consulte a documentação para a série e a revisão da unidade.
