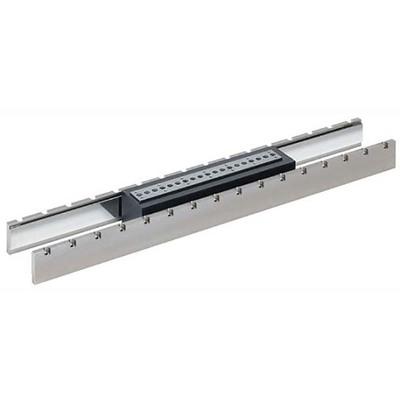

Atuador Linear Servo Mitsubishi MELSERVO J4 LM-K2P3C-14M-1SS1 Atuador linear servo Mitsubishi Electric MELSERVO J4 LM-K2P3C-14M-1SS1 com bobina e termistor, corrente nominal de 15A, força contínua de 1440N e máxima de 3600N, velocidade de 2m/s, faixa de temperatura de 0…+40°C.
Visão geral
Este é um atuador linear primário de servomotor (somente bobina) com termistor integrado, pertencente à linha MELSERVO J4 da Mitsubishi Electric. Ele é projetado com um núcleo de tipo natural para resfriamento e opera com uma corrente nominal de 15A.
Oferece uma força contínua de 1440N e uma força máxima de 3600N, com uma velocidade linear nominal de até 2m/s. Suas dimensões são H114.5mm x L79.2mm x P400mm e é compatível com ímãs da série LM-K2S[]-1SS1. O produto é classificado para operação em temperaturas ambientes de 0 a 40°C.
Principais recursos
- Atuador linear / lado primário de servomotor (somente bobina)
- Termistor integrado
- Tipo de núcleo com resfriamento natural
- Corrente nominal de 15A
- Força contínua de 1440N / Força máxima de 3600N
- Velocidade nominal de 2m/s
- Compatível com ímãs LM-K2S[]-1SS1
- Classificado para 0…+40°C de temperatura ambiente
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Atuador linear elétrico (Bobina) |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da sub-gama | Série LM-K2 |
| Funções | Atuador linear / lado primário de servomotor (somente bobina) |
| Projeto | Termistor integrado, tipo núcleo, resfriamento natural |
| Corrente nominal | 15A |
| Velocidade | 2m/s |
| Dimensões | H114.5mm x L79.2mm x P400mm |
| Altura líquida (mm) | 114.5 mm |
| Largura líquida (mm) | 79.2 mm |
| Profundidade líquida (mm) | 400 mm |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Força | Força contínua 1440N, força máxima 3600N |
| Compatibilidade técnica com | Ímã LM-K2S[]-1SS1 |
| Corrente máxima | 47 A |
| Potência nominal | 5500 VA |
| Código de pedido / SKU do fabricante | LM-K2P3C-14M-1SS1 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | LMK2P3C14M1SS1 |
| Em conformidade com norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, DIN VDE0580, EN50581, UL1004-6, CSA, EAC |
| Resistência mecânica | 3600 N |
| Acessórios recomendados | Para uso padrão em 1 eixo, amplificadores – MR-J4-350GF – MR-J4-350GF-RJ – MR-J4-350B – MR-J4-350B-RJ – MR-J4-350A – MR-J4-350A-RJ Utilize cabos de amplificador motor compatíveis com o ímã do lado secundário (LM-K2S30-384-1SS1) (LM-K2S30-480-1SS1) (LM-K2S30-768-1SS1) |
Documentos
Este atuador linear servo é projetado para ser utilizado com ímãs da série LM-K2S[]-1SS1.
