Allen-Bradley · Botões e sinaleiros
800H-JR2ABotões e sinaleiros

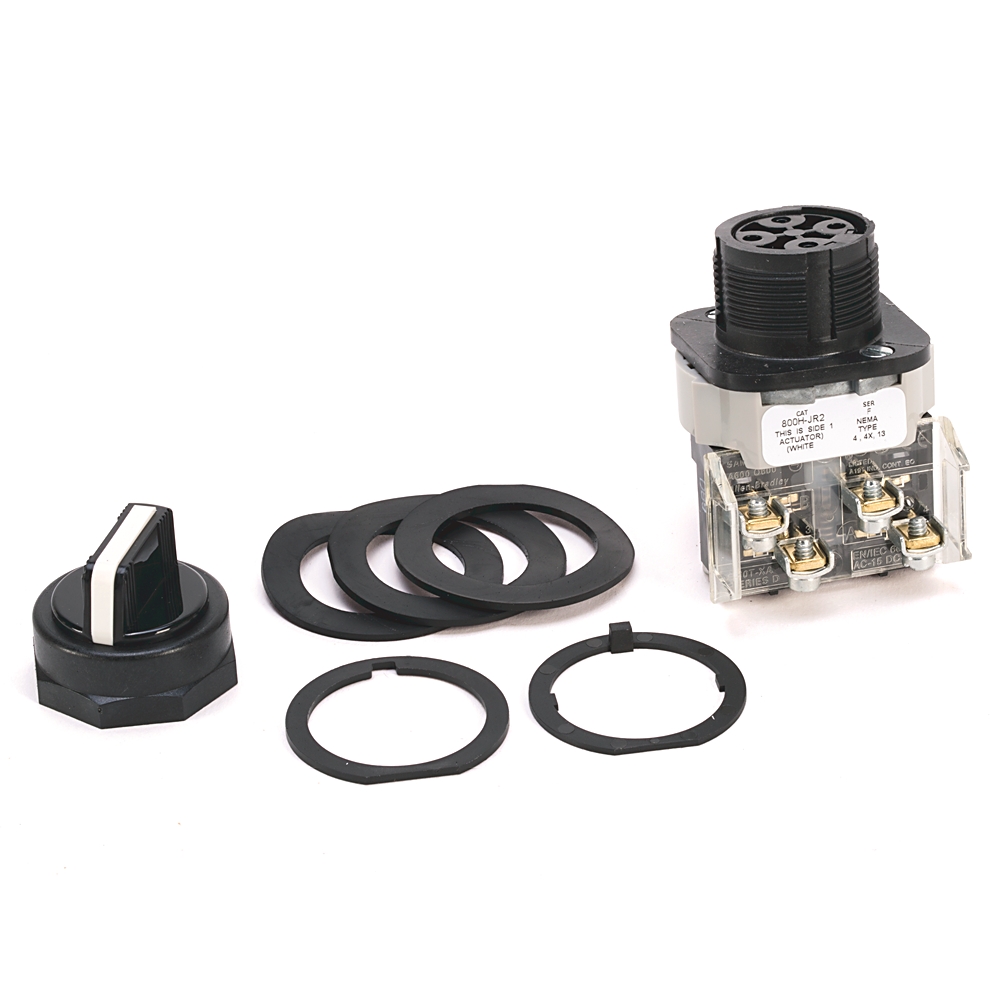

Chave seletora 30 mm da linha 800H (uso severo/à prova de óleo), 3 posições, não iluminada, com bloco de contatos.
Disponibilidade e prazo são confirmados na cotação.
- Configuração dos contatos
- 1-NO 1-NC standard contacts
- Vida elétrica do bloco (ciclos na carga máxima)
- 1000000
- Tensão máxima de operação do bloco de contatos
- 600V AC @ 600V DC
Identificação da referência
Dados do 800H-JR2A
| Part number do fabricante | 800H-JR2A |
|---|---|
| Configuração dos contatos | 1-NO 1-NC standard contacts |
| Vida elétrica do bloco (ciclos na carga máxima) | 1000000 |
| Tensão máxima de operação do bloco de contatos | 600V AC @ 600V DC |
| Torque de aperto dos terminais do bloco | 6 - 8 in-lb / 0.7 - 0.9 N-m |
| Faixa de condutores do bloco de contatos | 14 - 18 AWG (x2) |
| Corrente térmica do bloco de contatos | 10 A |
| Categoria de utilização do bloco (CA) | A600, AC-15 |
| Categoria de utilização do bloco (CC) | Q600, DC-13 |
| Compatibilidade NEMA | 1, 4, 4X, 12, 13 |
| Classificação para áreas classificadas | false |
| Diâmetro de montagem | 30.5 mm |
Características obtidas no registro oficial da Rockwell Automation e nos documentos vinculados. Confira a série e a revisão da unidade instalada.
Código sem pontuação para busca: 800HJR2A.
Ciclo de vida registrado na consulta de 15/09/2026: Ativo. Confira a situação atual no registro do fabricante.
Seleção e reposição do 800H-JR2A
A compatibilidade depende do código completo e das condições da aplicação. Antes de substituir uma unidade, confira os pontos abaixo.
- Compare diâmetro de montagem, tipo de acionamento e contatos.
- Confira tensão da iluminação, cor e compatibilidade dos blocos e suportes.
Informe o código completo 800H-JR2A e a quantidade. Para reposição, envie também uma foto legível da etiqueta, da montagem e da conexão utilizada.
Documentação do 800H-JR2A
Registro oficial 800H-JR2A — Rockwell AutomationIdentidade e características do código completo.Ficha técnica oficialConsulte condições de aplicação, dimensões e conexão.Documento oficial — 800h-hr2aConsulte condições de aplicação, dimensões e conexão.800T/H 30 mm Push Button BrochureConsulte condições de aplicação, dimensões e conexão.Base técnica consultada em 15/09/2026. Consulte a documentação para a série e a revisão da unidade.
