Principais recursos
- Unidade lógica de segurança
- Suporte para 2 sistemas independentes (Eixo A e Eixo B)
- Funções de segurança como Safe Torque Off (STO) e Safe Stop 1 (SS1)
- Entradas e saídas digitais configuráveis
- Conectores CN9 e CN10 inclusos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de segurança |
| Funções | Unidade lógica de segurança 2 sistemas (Eixo A; Eixo B independentes) Tempo de atraso Eixo A 0/1.4/2.8/5.6/9.8/30.8s Tempo de atraso Eixo B 0/1.4/2.8/9.8/30.8s Safe torque off (STO) Safe stop 1 (SS1) EMG STOP EMG OFF |
| Tensão de alimentação (CC) | 24Vcc |
| Corrente nominal | 0,5A |
| Entradas digitais | 4 x entradas digitais de bloqueio (sink/source) (SDI1A / SDI2A / SDI1B / SDI2B) 2 x entradas digitais de liberação de bloqueio (sink/source) (SRESA / SRESB) 2 x entradas digitais de feedback (source) (TOFA / TOFB) |
| Saídas digitais | 4 x saídas digitais (source) (STO1A / STO2A / STO1B / STO2B) 4 x saídas digitais (sink/source) (SDO1A / SDO2A / SDO1B / SDO2B) |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Conteúdo | Conector CN9 Conector CN10 |
| Compatibilidade técnica com | MR-J4-[]GF MR-J4-[]GF-RJ MR-J4-B[] MR-J4-B[]-RJ MR-J4-A[] MR-J4-A[]-RJ MR-J4-DUB[] MR-J4-DU[]B[]-RJ MR-J4-DUA[] MR-J4-DU[]A[]-RJ MR-J4W[]-B[] MR-J3-[]BS |
| Código de pedido / SKU do fabricante | MR-J3-D05 |
| Status do produto do fabricante | Comercializado |
Documentos

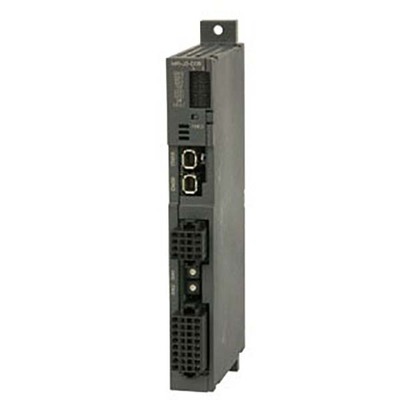

A Unidade Lógica de Segurança Mitsubishi Electric MR-J3-D05 é compatível com as séries MR-J4-[]GF, MR-J4-[]GF-RJ, MR-J4-B[], MR-J4-B[]-RJ, MR-J4-A[], MR-J4-A[]-RJ, MR-J4-DUB[], MR-J4-DU[]B[]-RJ, MR-J4-DUA[], MR-J4-DU[]A[]-RJ, MR-J4W[]-B[] e MR-J3-[]BS.
Para mais informações sobre segurança e automação, entre em contato conosco.
