Principais recursos
- Unidade de monitoramento e controle de energia
- Comunicação RS-485 Modbus RTU
- Tensão de alimentação 90-276Vac
- Montagem em trilho DIN
- Relógio com operação por bateria de Lítio em caso de falta de energia
- Até 3 saídas digitais (contatos de relé secos NA)
- Até 3 entradas analógicas (medição de tensão trifásica)
- 1 saída analógica (0-5Vcc)
- 1 saída analógica (4-20mA)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de controle |
| Série / nome da família do produto | Power & energy monitoring > EcoMonitorPlus series |
| Nome da sub-gama | EcoMonitorPlus series |
| Funções | Unidade de monitoramento e controle de energia. Relógio opera com bateria de Lítio se houver interrupção de energia. Relógio tem desvio máximo de 5 min/mês. |
| Tensão de alimentação (CC) | 90-276Vac (100-240Vac nom.; 50Hz/60Hz) |
| Protocolo de comunicação | RS-485 Modbus RTU |
| Modo de montagem | Trilho DIN |
| Saídas digitais | 3 x saídas digitais (contatos de relé secos NA / sem tensão; 75mA a 35Vcc ou 24Vac) (pontos de controle) |
| Entradas analógicas | 3 x entradas analógicas (medição de tensão trifásica de V.T. dedicado; proteção com fusível de 0.5A) (P1/P1; P2/P0; P3/P3; NC/P2) |
| Saídas analógicas | 1 x saída analógica (0-5Vcc) 1 x saída analógica (4-20mA) |
| Dimensões | L56mm x A90mm x P94mm |
| Temperatura do ar ambiente para operação | +23°F…+131°F / -5°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | +14°F…+140°F / -10°C…+60 °C |

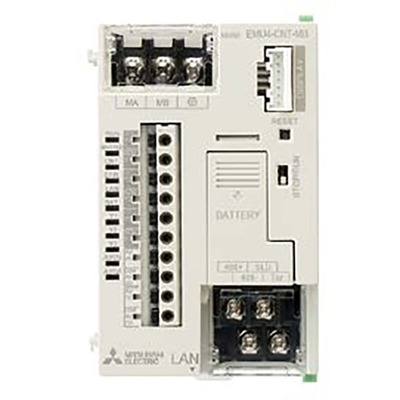

| Código de pedido / SKU do fabricante | EMU4-CNT-MB |
| Status do produto do fabricante | Comercializado |
| Equivalente a | EMU4CNTMB |
| Em conformidade com as normas | EMC — EN61326-1 (2013) Norma de segurança UL61010-1 — EN-61010-1 (2010) |
| Benefícios | Suporta atividades de economia de energia com as unidades de controle EcoMonitorPlus. EcoMonitorPlus realiza o controle de economia de energia do utilitário da fábrica / equipamentos de produção / dispositivos auxiliares. Aplicações de exemplo: controle programado de iluminação interligado ao tempo de operação da fábrica. Controle de intertravamento de equipamentos de produção e dispositivos auxiliares. Controle analógico de ventilador interligado à concentração de CO2. Controle de unidade interligado ao nível de pressão de saída de ar do compressor. Mesmo quando perdas de energia são encontradas, leva imensas despesas e mão de obra para estruturar ou mudar o sistema, tornando difícil fazer melhorias de economia de energia. A Unidade de Controle EcoMonitorPlus suporta atividades de economia de energia otimizando o tempo de operação do equipamento sem trabalhos de engenharia complicados. Realize economia de energia com uma unidade equipada com funções de controle. Função de controle automático de economia de energia — Equipado com funções interligadas ao valor de medição para controlar o equipamento automaticamente. Controle programado — A unidade de controle envia o sinal de contato para o equipamento com base na programação horária. A programação horária de 24 horas precisa ser definida previamente. Controle interligado — Controle por sinal de contato. A unidade de controle envia o sinal de contato determinado comparando os dados coletados com o valor alvo (comparando os dados coletados entre si ou comparando o status dos contatos). Controle de saída analógica — Com esta função, o valor de saída analógica correspondente ao valor medido é calculado e controlado predefinindo os limites superior e inferior do valor medido. Configuração simples. Inicie o controle apenas definindo parâmetros de controle simples com um computador pessoal. Configuração fácil de parâmetros de controle simples usando a ferramenta de engenharia dedicada para download em nosso site. Funções principais da ferramenta de engenharia: Escrever configurações de controle. Monitorar valor de medição da unidade de extensão. Monitorar status de controle. Coletar registro de eventos do terminal. Configure a Unidade para corresponder à aplicação do equipamento. Combine unidades de acordo com vários dados, incluindo energia / pressão / vazão / temperatura / etc. Adicione unidade de comunicação opcional (CC-Link ou CC-Link IE field). |
| Tipo de armazenamento | Valores de configuração e log de eventos são salvos em memória não volátil. Os dados não são apagados se houver interrupção de energia. |
| Acessórios recomendados | Pelo menos 1 unidade de display compacta é necessária para configurar o EcoMonitorPlus (excluindo a unidade de controle). Bateria de Lítio. Tempo de compensação cumulativa de falta de energia 1 ano (recomenda-se a substituição a cada 3 anos). Ferramenta de engenharia. Unidade de medição de energia para o mesmo sistema de tensão. Unidade de medição de energia para sistema de tensão diferente. Unidade de entrada analógica. Unidade de entrada de pulso. |
Documentos
- Mitsubishi Electric – EcoMonitorPlus Metering Unit – Brochure.pdf
- Mitsubishi Electric – EcoMonitorPlus series – Instructions manual.pdf
Este produto é fabricado pela Mitsubishi Electric.
Entre em contato conosco para mais informações.
