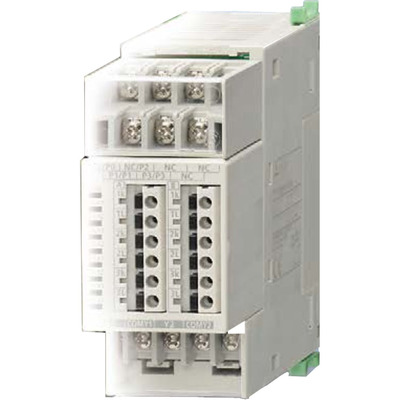

Unidade Expansão EcoMonitorPlus EMU4-A2 Mitsubishi Electric Unidade de expansão de medição de energia Mitsubishi Electric EMU4-A2 para 2 sistemas, montagem em trilho DIN. Saiba mais.
Visão geral
Unidade de expansão para medição de energia, projetada para a medição de 2 sistemas com tensão idêntica. Este equipamento faz parte da série EcoMonitorPlus da Mitsubishi Electric.
Oferece 6 entradas/saídas, sendo 3 entradas analógicas para medição de corrente via transformadores de corrente dedicados em dois circuitos independentes (Circuito A e Circuito B), e 2 saídas digitais do tipo relé de contato seco normalmente aberto (NA), com capacidade de 75mA a 35Vcc ou 24Vca.
A montagem é realizada em trilho DIN, facilitando a instalação em quadros elétricos.
Principais recursos
- Unidade de expansão de medição de energia
- Para medição de 2 sistemas (com tensão idêntica)
- 3 entradas analógicas (entradas de corrente de TC dedicado) por circuito
- 2 saídas digitais (contatos de relé NA, sem tensão)
- Montagem em trilho DIN
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de I/O |
| Série / nome da família do produto | Monitoramento de energia e potência > Série EcoMonitorPlus |
| Nome do sub-range | Série EcoMonitorPlus |
| Funções | Unidade de expansão de medição de energia |
| Projeto | para medição de 2 sistemas (com tensão idêntica) |
| Função de medição | Corrente, Demanda de corrente, Tensão, Potência ativa, Potência demandada, Potência reativa, Fator de potência / cos phi, Frequência, Energia elétrica (consumo/regeneração), Energia elétrica reativa, Taxa de desequilíbrio de corrente, Taxa de desequilíbrio de tensão, Tempo de operação, Potência aparente, Corrente harmônica, Tensão harmônica, Valor de conversão de energia elétrica |
| Modo de montagem | Trilho DIN |
| Saídas digitais | 2 x saídas digitais (contatos de relé NA normalmente abertos, sem tensão; 75mA a 35Vcc ou 24Vca) (saídas externas 1 e 2) |
| Entradas analógicas | 3 x entradas analógicas (entradas de corrente de TC dedicado) (Circuito A — 1K-1L / 2K-2L / 3K-3L) / 3 x entradas analógicas (entradas de corrente de TC dedicado) (Circuito B — 1K-1L / 2K-2L / 3K-3L) |
| Precisão da medição | Corrente / tensão / potência / potência reativa / potência aparente / frequência — +/-1% (relativo à entrada nominal) Fator de potência — +/-3% Energia elétrica — +/-2% (na faixa de 5 a 100% dos valores nominais; fator de potência = 1) Energia elétrica reativa — +/-2.5% (na faixa de 10 a 100% dos valores nominais; fator de potência = 0) Corrente harmônica / tensão harmônica — +/-2.5% |
| Dimensões | L37.5mm x A90mm x P94mm |
| Temperatura do ar ambiente para operação | +23°F…+131°F / -5°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | +14°F…+140°F / -10°C…+60 °C |
| Código de pedido / SKU do fabricante | EMU4-A2 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | EMU4A2 |
| Tempo de atualização | 100ms / 0.1 s |
| Acessórios recomendados | Transformador de corrente com corrente primária nominal 5A, Transformador de corrente com corrente primária nominal 50A, Transformador de corrente com corrente primária nominal 100A, Transformador de corrente com corrente primária nominal 250A, Transformador de corrente com corrente primária nominal 400A (compatível UL/CE), Transformador de corrente com corrente primária nominal 600A (compatível UL/CE), Transformador de corrente com corrente primária nominal 5A (compatível UL/CE), Transformador de corrente com corrente primária nominal 50A (compatível UL/CE), Transformador de corrente com corrente primária nominal 100A (compatível UL/CE), Transformador de corrente com corrente primária nominal 250A (compatível UL/CE) |
Documentos
- Mitsubishi Electric – EcoMonitorPlus Metering Unit – Brochure.pdf
- Mitsubishi Electric – EcoMonitorPlus expansion blocks EMU4-(V)A2 – Instructions manual.pdf
- Mitsubishi Electric – EcoMonitorPlus series – Instructions manual.pdf
A unidade EMU4-A2 é equivalente à EMU4A2.
