Unidade de Acionamento Duplo para Spindle MDS-E 54A/27A
A unidade de acionamento de spindle duplo da série MDS-E da Mitsubishi Electric é projetada para aplicações de alta performance, atuando como um driver de servo AC dedicado. Este equipamento gerencia dois eixos de spindle de forma independente, garantindo controle preciso e eficiente.
Com controle de onda senoidal PWM e método de controle de corrente, esta unidade utiliza um processador central dedicado para servo controle, que aumenta a velocidade de controle, resultando em uma melhoria significativa do desempenho básico. A ventilação forçada assegura a operação contínua em ambientes operacionais desafiadores.
Este modelo específico, MDS-E-SP2-16080, oferece corrente nominal de 54A para o eixo A e 27A para o eixo B, com uma ampla faixa de tensão de alimentação de 200Vac a 240Vac ou de 270Vdc a 324Vdc. O grau de proteção IP20 o torna adequado para instalações em ambientes controlados.
Principais recursos
- Unidade de acionamento de spindle duplo (2 eixos)
- Controle de onda senoidal PWM e método de controle de corrente
- Processador central dedicado para servo controle de alta velocidade
- Ventilação forçada para resfriamento
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Driver de servo AC |
| Série / nome da família do produto | Série MDS-E |
| Funções | Unidade de acionamento de spindle duplo (2 eixos), controle de onda senoidal PWM/método de controle de corrente |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tensão de alimentação (DC) | 270Vcc-324Vcc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 54A (eixo A) / 27A (eixo B) |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

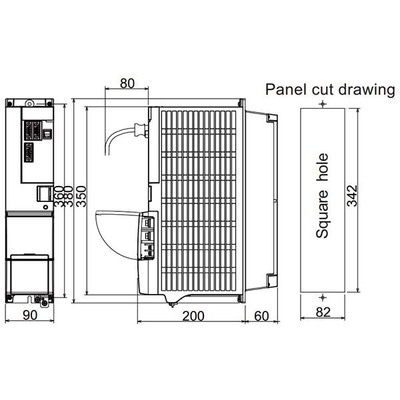

| Dimensões | A380mm x L90mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 41A (eixo A) / 20A (eixo B) |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | (eixo A) 160A / (eixo B) 80 A |
| Código de pedido / SKU do fabricante | MDS-E-SP2-16080 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alta performance; unidades de acionamento de spindle. O processador dedicado ao controle de servo realiza um aumento na velocidade de controle, levando a uma melhoria do desempenho básico. |
Documentos
Este produto é tecnicamente compatível com a série HG.
Para mais informações ou para discutir suas necessidades de aplicação, entre em contato conosco.
