## Principais recursos * Unidade de acionamento de spindle duplo (2 eixos) * Controle de corrente rápido * Desempenho básico drasticamente aprimorado (controle de alto ganho) * Combinação de motor de servo de alta velocidade e detector de alta precisão para melhorar o desempenho geral * Refrigeração por ventilação forçada ## Especificações | Parâmetro | Valor | | :——————————————– | :———————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Acionamento de servo CA | | Série/nome da família do produto | Série MDS-D2 | | Funções | Unidade de acionamento de spindle duplo (2 eixos) | | Design | Refrigeração por ventilação forçada | | Tensão de alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) | | Tensão de alimentação (CC) | 270Vdc-311Vdc | | Tipo de rede | Entrada trifásica (3P) ou entrada CC | | Corrente nominal | 54A (eixo A) / 18A (eixo B) | | Protocolo de comunicação | Nenhuma interface de comunicação | | Grau de proteção | IP20 | | Dimensões | A380mm x L120mm x P260mm | | Altura líquida (mm) | 380 mm | | Largura líquida (mm) | 120 mm | | Profundidade líquida (mm) | 260 mm | | Temperatura do ar ambiente para operação | 0…+55 °C | | Temperatura do ar ambiente para armazenamento | -15°C…+70 °C | | Consumo de corrente | 61A entrada | | Compatibilidade técnica com | Série HF[] | | Corrente máxima | (eixo A) 160A / (eixo B) 80 A | | Código do pedido / SKU do fabricante | MDS-D2-SP2-16080 | | Status do produto do fabricante | Comercializado | ## Documentos * [Mitsubishi Electric – MELSERVO CNC MDS-D2 series – User manual.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTUvMDUvMDgvMTM1MGIzNmItYTYxMi00NjNlLWE4MGUtZWNmNzM5ZDJlMDgyL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMENOQyUyME1EUy1EMiUyMHNlcmllcyUyMC0lMjBVc2VyJTIwbWFudWFsLnBkZiJdXQ?sha=65ac5ac141ab667a) — Esta unidade é compatível com a série HF[]. Entre em contato para mais informações. [https://mokka-sensors.com.br/#contato](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MDS-D2 series |
| Functions | Double (2-axis) spindle drive unit |
| Design | forced ventilation cooling |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Supply voltage (DC) | 270Vdc-311Vdc |
| Type of network | 3-phase input (3P) or DC input |
| Rated current | 54A (axis A) / 18A (axis B) |
| Communication protocol | No communication interface |
| Degree of protection | IP20 |

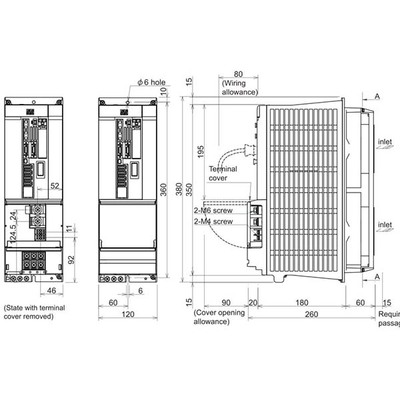

| Dimensions | H380mm x W120mm x D260mm |
| Net Height (mm) | 380 mm |
| Net Width (mm) | 120 mm |
| Net Depth (mm) | 260 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -15°C…+70 °C |
| Current consumption | 61A input |
| Technical compatibility with | HF[] series |
| Maximum current | (axis A) 160A / (axis B) 80 A |
| Order code / Manufacturer SKU | MDS-D2-SP2-16080 |
| Manufacturer product status | Commercialized |
| Benefits | High-performance servo; spindle drives with the fastest current control cycle Basic performance is drastically enhanced (high-gain control) A combination of high-speed servo motor and high-accuracy detector helps enhance overall drive performance. |
