Visão geral
Trata-se de uma unidade de acionamento duplo (para 2 eixos) de spindle da série MDS-D2 da Mitsubishi Electric. É projetada para oferecer alta performance em controle de corrente, com um ciclo de controle rápido. A combinação de um motor servo de alta velocidade e um detector de alta precisão contribui para a melhoria geral do desempenho do acionamento.
Esta unidade possui corrente nominal de 4,5A para cada eixo (Eixo A e Eixo B), com tensão de alimentação que pode variar de 200Vac a 230Vac (classe 200V) ou de 270Vdc a 311Vdc. O tipo de entrada de rede pode ser trifásico (3P) ou entrada CC, e o grau de proteção é IP20. Opera em temperaturas ambientes de 0…+55°C.
Principais recursos
- Unidade de acionamento duplo (2 eixos) para spindle
- Alta performance servo
- Ciclo de controle de corrente mais rápido
- Controle de alto ganho aprimorado
- Combinado com motor servo de alta velocidade e detector de alta precisão para melhor desempenho
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servodrive CA |
| Série / nome da família do produto | Série MDS-D2 |
| Funções | Unidade de acionamento duplo (2 eixos) para spindle |
| Projeto | Resfriamento por ventilação forçada |
| Tensão de alimentação (CA) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (CC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada CC |
| Corrente nominal | 4,5A (eixo A) / 4,5A (eixo B) |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

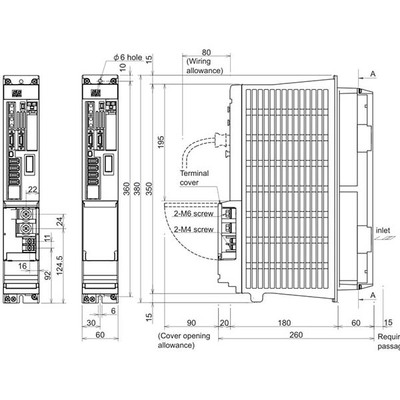

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 14A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (Eixo A) 20A / (Eixo B) 20A |
| Código de pedido / SKU do fabricante | MDS-D2-SP2-2020 |
| Status do produto do fabricante | Comercializado |
Documentos
Compatibilidade técnica: Série HF[].
