Visão geral

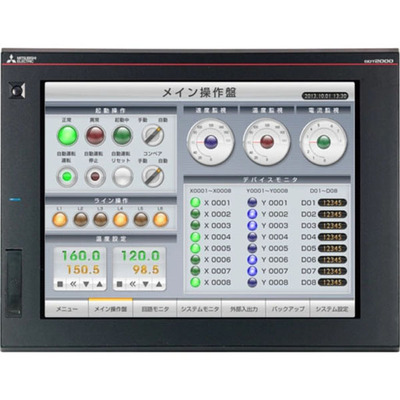

O Terminal Operador Gráfico Avançado Programável (GOT / PT) é um dispositivo HMI (Interface Homem-Máquina) touchscreen da série GT27 da Mitsubishi Electric. Este modelo específico, com uma tela de 15 polegadas, oferece uma resolução de 1024×768 pixels (XGA) em um display TFT colorido de 65.536 cores com retroiluminação por LED. O terminal possui um digitalizador de filme resistivo analógico e uma moldura preta.
Equipado com 57 MB de memória ROM e 128 MB de memória RAM, este terminal é projetado para operações industriais, apresentando uma versão sem interface de expansão. A conectividade é ampla, com duas portas USB Tipo A (host), uma porta USB mini-B (dispositivo), um conector D-Sub de 9 pinos (macho) para RS-232 e um conector D-Sub de 9 pinos (fêmea) para RS-422/RS-485, além de uma porta Ethernet RJ45.
A fonte de alimentação requer tensão de 100Vca a 240Vca, sendo compatível com 120Vca, 208Vca, 220Vca e 230Vca. O terminal suporta montagem embutida e possui classificação IP67, garantindo proteção contra poeira e imersão temporária em água, o que o torna adequado para ambientes industriais desafiadores.
Principais recursos
- Tela touchscreen TFT colorida de 15 polegadas (1024×768 pixels).
- Retroiluminação por LED.
- Digitalizador de filme resistivo analógico.
- Ampla capacidade de memória (57 MB ROM, 128 MB RAM).
- Diversas opções de conectividade: USB (Host e Device), RS-232, RS-422, RS-485 e Ethernet.
- Compatibilidade com fontes de alimentação de 100Vca a 240Vca.
- Montagem embutida.
- Grau de proteção IP67.
- Suporte a cartão SD para armazenamento.
- Funções de gestos multitoque, multimídia e vídeo/RGB.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de display |
| Série / família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | GOT2000 – Série GT27 |
| Funções | Terminal Operador Gráfico Avançado Programável (GOT / PT) HMI touchscreen |
| Design | Versão sem interface de extensão |
| Tensão de alimentação (CA) | 100Vca-240Vca (120Vca / 208Vca / 220Vca / 230Vca) |
| Display | Tela TFT colorida de 15″ 1024×768 pixels (XGA) com 65.536 (65k) cores e retroiluminação por LED / Digitalizador de filme resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 57MBytes (ROM) 128MBytes (RAM) |
| Tipo de conexão | 2 x conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutida |
| Grau de proteção | IP67 |
| Dimensões | L397mm x A300mm x P60mm L15.63″ x 11.81″ x P2.36″ |
| Altura do corte na porta | 282.5 mm / 11.1″ |
| Largura do corte na porta | 383.5 mm / 15.10″ |
| Temperatura do ar ambiente para operação | 0°C…+55 °C / +32°F…+131°F |
| Temperatura do ar ambiente para armazenamento | -20°C…+60 °C / -4°F…+140°F |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 25 W |
| Conteúdo | Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2715-XTBA-040 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2715XTBA040 |
| Em conformidade com a(s) norma(s) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | Funções multitoque com gestos, multimídia e vídeo/RGB |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
Este produto é comercializado e possui equivalência com o código GT2715XTBA040.
