Visão geral

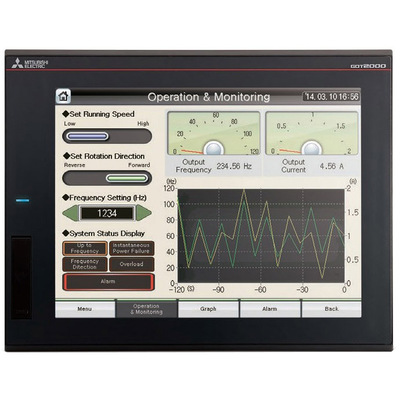

Terminal Operacional Gráfico (IHM) de alto desempenho com tela sensível ao toque, pertencente à série GOT2000 da Mitsubishi Electric. Este modelo GT2510-VTBA-K faz parte de um kit inicial, que inclui o terminal HMI, um cabo USB e o software GTW3.
A unidade apresenta um display de 10.4 polegadas com resolução VGA (640×480 pixels), oferecendo 65.536 cores e retroiluminação LED. O digitalizador é do tipo filme resistivo analógico e a estrutura possui um acabamento na cor preta. Com capacidade de memória de 32 MBytes (ROM) e 80 MBytes (RAM), é adequado para aplicações industriais exigentes.
Possui diversas opções de comunicação, incluindo duas portas USB Tipo A (host), uma porta USB mini-B (dispositivo), conectores D-Sub de 9 pinos para RS-232, RS-422/RS-485 e uma porta RJ45 para Ethernet. A capacidade de comunicação também abrange o protocolo CC-Link.
Principais recursos
- Display TFT de 10.4″ com 65.536 cores e resolução VGA (640×480 pixels).
- Tela sensível ao toque resistiva analógica.
- Estrutura na cor preta.
- Memória ROM de 32 MBytes e RAM de 80 MBytes.
- Múltiplas interfaces de comunicação: 2x USB (host), 1x USB (dispositivo), RS-232, RS-422/RS-485, Ethernet e CC-Link.
- Tensão de alimentação de 100Vac a 240Vac.
- Montagem em painel (flush mounting).
- Grau de proteção IP67.
- Slot para cartão SD para armazenamento.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / família de produtos | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | GOT2000 – Série GT25 |
| Funções | Terminal Operacional Programável Gráfico (GOT / PT) com tela sensível ao toque HMI |
| Design | Kit inicial / bundle |
| Tensão de alimentação (AC) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | TFT de 10.4″ 640×480 pixels (VGA) com 65536 (65k) cores e retroiluminação LED / Digitalizador de filme resistivo analógico |
| Cor | Estrutura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 x Conectores USB Tipo A (host) Conector USB mini-B (dispositivo) Conector D-Sub de 9 pinos (RS-232) Conector D-Sub fêmea de 9 pinos (RS-422/RS-485) Porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do recorte da porta | 7.87″ / 200 mm |
| Largura do recorte da porta | 11.38″ / 289 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 12 W |
| Conteúdo | 1 x HMI (GT2510-VTBA) 1 x Cabo USB GTW3 s/w. Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2510-VTBA-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510VTBAK |
| Em conformidade com as normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60 000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
Este produto é comercializado pela Mitsubishi Electric. O código GT2510-VTBA-K é equivalente ao GT2510VTBAK.
Entre em contato para mais informações sobre este produto.
