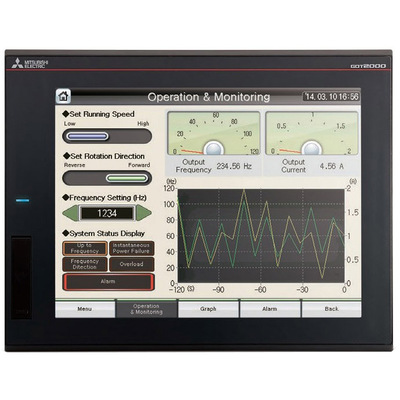

Terminal Operacional Gráfico Mitsubishi Electric GT2512-STBA-K 12.1″ Terminal Operacional Gráfico Mitsubishi Electric GT2512-STBA-K com tela de 12.1″. Conectividade Ethernet, RS232/422/485 e proteção IP67.
Visão geral
O Terminal Operacional Gráfico (IHM) Mitsubishi Electric GT2512-STBA-K é um dispositivo de alto desempenho da série GOT2000, projetado para aplicações de automação industrial. Este kit inicial inclui o HMI com tela sensível ao toque, um cabo USB e o software GTW3.
A unidade apresenta um display TFT colorido de 12.1 polegadas com resolução SVGA (800×600 pixels) e retroiluminação LED, além de um digitalizador resistivo analógico. Com uma estrutura robusta e proteção IP67, é adequado para ambientes industriais exigentes.
Oferece ampla capacidade de comunicação, suportando protocolos como RS-232, RS-422, RS-485, Ethernet e CC-Link. Sua memória interna de 32 MBytes (ROM) e 80 MBytes (RAM) permite o armazenamento de aplicações complexas.
Principais recursos
- Tela TFT de 12.1″ com resolução 800×600 pixels
- Interface de tela sensível ao toque resistiva analógica
- Memória interna de 32 MBytes (ROM) e 80 MBytes (RAM)
- Conectividade: 2x USB Tipo A (host), 1x USB mini-B (dispositivo), RS-232, RS-422/RS-485 e Ethernet (RJ45)
- Suporte aos protocolos de comunicação RS-232, RS-422, RS-485, Ethernet e CC-Link
- Montagem em painel (flush mounting)
- Grau de proteção IP67
- Tensão de alimentação 100-240Vac
- Capacidade de armazenamento via cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de display / IHM |
| Série/família de produto | Automação industrial > IHMs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | GOT2000 – Série GT25 |
| Funções | Terminal Operacional Programável Gráfico (GOT / PT) HMI touchscreen de alto desempenho |
| Design | Kit inicial / Bundle |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT colorida de 12.1″ 800×600 pixels (SVGA) com retroiluminação LED / Digitalizador resistivo analógico |
| Cor da moldura | Preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L316mm x A246mm x P52mm 12.44″ x 9.69″ x 2.05″ |
| Altura de corte para porta | 8.98″ / 228 mm |
| Largura de corte para porta | 11.89″ / 302 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 14 W |
| Conteúdo | 1x HMI (GT2512-STBA) 1x cabo USB GTW3 s/w. Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2512-STBA-K |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2512STBAK |
| Em conformidade com normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
O SKU GT2512-STBA-K é uma substituição ou equivalente ao código GT2512STBAK.
