Visão geral

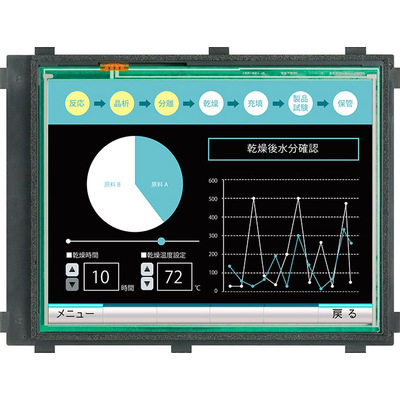

Este é um Terminal Operacional Gráfico (GOT / PT) de alto desempenho com tela sensível ao toque, parte da série GOT2000 da Mitsubishi Electric. Projetado para aplicações industriais, oferece uma interface clara e intuitiva para controle e monitoramento de processos.
A versão “Open frame” permite integração flexível em painéis, e o display de 12.1 polegadas com resolução SVGA (800×600 pixels) e 65.536 cores, retroiluminado por LED, garante excelente visibilidade.
Este terminal possui ampla capacidade de memória e diversas opções de comunicação, incluindo USB, RS-232, RS-422/485 e Ethernet, além de ser compatível com o protocolo CC-Link, tornando-o uma solução versátil para automação industrial.
Principais recursos
- Tela sensível ao toque de 12.1 polegadas
- Resolução SVGA (800×600 pixels) com 65.536 cores
- Retroiluminação LED
- Interface resistiva analógica
- Memória ROM de 32 MBytes e RAM de 80 MBytes
- Conectividade: USB Tipo A (host), USB mini-B (dispositivo), RS-232, RS-422/RS-485, Ethernet (RJ45)
- Protocolos de comunicação suportados: RS-232, RS-422, RS-485, Ethernet, CC-Link
- Design “Open frame” para montagem em painel
- Grau de proteção IP67
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade de HMI / Display |
| Série / família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT25 |
| Funções | Terminal Operacional Gráfico (GOT / PT) HMI com tela sensível ao toque de alto desempenho |
| Design | Versão “Open frame” |
| Tensão de alimentação (CC) | 24Vcc |
| Display | Tela TFT de 12.1″ com 800×600 pixels (SVGA), 65.536 (65k) cores, com retroiluminação LED / Digitalizador de filme resistivo analógico |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub de 9 pinos macho (RS-232) conector D-Sub de 9 pinos fêmea (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido (Flush) |
| Grau de proteção | IP67 |
| Dimensões | L311mm x A237mm x P54mm L12.24″ x A237″ x D2.13″ |
| Altura do recorte da porta | 8.43″ / 214 mm |
| Largura do recorte da porta | 10.59″ / 269 mm |
| Temperatura ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 13 W |
| Conteúdo | Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2512F-STND |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2512FSTND |
| Conforme com padrões | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
O produto GT2512F-STND é equivalente ao código GT2512FSTND.
