Visão geral

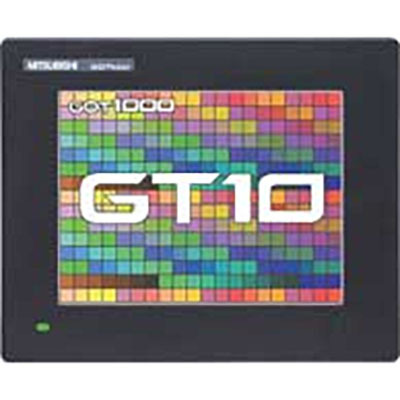

Terminal Operacional Gráfico (GOT / PT) com tela sensível ao toque, da linha GOT1000 – série GT10, da Mitsubishi Electric. Possui um display LCD STN de 4.7 polegadas com resolução QVGA (320×240 pixels), 256 cores e retroiluminação LED branca. A tecnologia de tela é resistiva matricial, garantindo interatividade confiável.
Este terminal HMI compacto oferece capacidade de memória de 3 MBytes (memória Flash) e conta com interfaces de comunicação versáteis. Inclui conectores USB mini-B (dispositivo), D-Sub de 9 pinos (macho, para RS-232) e D-Sub de 9 pinos (fêmea, para RS-422/RS-485), suportando os protocolos RS-232, RS-422 e RS-485.
Projetado para alimentação de 24Vcc, o GT1045-QSBD é adequado para montagem em painel (flush mounting) e possui classificação de proteção IP67, assegurando resistência em ambientes industriais adversos. Seu acabamento é em moldura preta.
Principais recursos
- Tela sensível ao toque de 4.7 polegadas QVGA
- Memória Flash de 3 MBytes
- Comunicação RS-232, RS-422 e RS-485
- Alimentação 24Vcc
- Proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de exibição |
| Série do produto / nome da família | Automação industrial > HMIs (Interfaces Homem-Máquina) > série GOT1000 |
| Nome da sub-gama | Série GOT1000 – GT10 |
| Funções | Terminal Operacional Gráfico (GOT / PT) HMI com tela sensível ao toque |
| Tensão de alimentação (CC) | 24Vcc |
| Display | LCD STN de 4.7″ 320×240 pixels (QVGA) com 256 cores e retroiluminação LED branca / Tipo resistivo matricial |
| Cor | Moldura preta |
| Capacidade de memória | 3MBytes (memória Flash) |
| Tipo de conexão | Conector USB mini-B (dispositivo) conector macho D-Sub de 9 pinos (RS-232) conector fêmea D-Sub de 9 pinos (RS-422/RS-485) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | L139mm x A112mm x P41mm A5.47″ x L4.41″ x P1.61″ |
| Altura do recorte da porta | 4″ / 103 mm |
| Largura do recorte da porta | 5.12″ / 130 mm |
| Temperatura ambiente para operação | +0°C…+50 °C |
| Temperatura ambiente para armazenamento | -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 3.6 W |
| Código de pedido / SKU do fabricante | GT1045-QSBD |
| Status do produto do fabricante | Descontinuado |
| Equivalente a | GT1045QSBD |
| Em conformidade com os padrões | CE (EMC) cUL UL KC CE (RoHS) |
| Durabilidade elétrica | 50.000 horas |
Documentos
Observações: O fabricante indica o status “Descontinuado” para este produto.
Entre em contato para mais informações ou para consultar alternativas.
