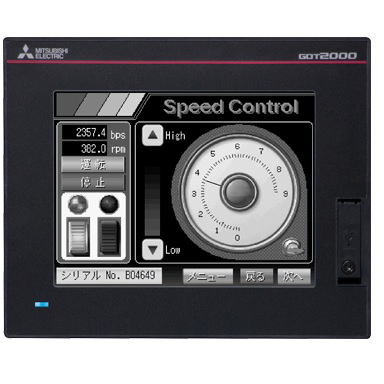

Terminal Operacional Gráfico Mitsubishi GT2104-PMBDS Terminal Operacional Gráfico Compacto Mitsubishi GT2104-PMBDS, HMI com Ethernet, RS232/422/485, 24Vdc, IP67.
Visão geral
Este terminal operacional gráfico programável (GOT / PT) da Mitsubishi Electric, série GOT2000 – GT21, oferece uma interface HMI compacta com tela monocromática TFT de 4.3 polegadas e resolução de 320×128 pixels, retroiluminada por LED.
Equipado com um digitalizador resistivo analógico e um frame na cor preta, este dispositivo possui memória ROM de 9MB e capacidade de memória RAM de 9MB. Sua conectividade é diversificada, incluindo portas USB mini-B (dispositivo), D-Sub de 9 pinos (RS-232), D-Sub fêmea de 9 pinos (RS-422/RS-485) e uma porta RJ45 para comunicação Ethernet.
Principais recursos
- Tela TFT monocromática de 4.3″ (320×128 pixels) com retroiluminação LED
- Digitalizador resistivo analógico
- Memória de 9MB (ROM e RAM)
- Conectividade Ethernet, RS-232, RS-422 e RS-485
- Alimentação de 24Vcc
- Grau de proteção IP67
- Slot para cartão SD
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | Série GOT2000 – GT21 |
| Funções | Terminal operacional gráfico programável (GOT / PT) com tela HMI sensível ao toque |
| Tensão de alimentação (CC) | 24Vcc |
| Display | TFT monocromático de 4.3″ 320×128 pixels com retroiluminação LED / Digitalizador resistivo analógico |
| Cor | Frame preto |
| Capacidade de memória | 9MBytes (ROM) 9MBytes (RAM) |
| Tipo de conexão | Conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Código de pedido / SKU do fabricante | GT2104-PMBDS |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2104PMBDS |
| Em conformidade com padrão(ões) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
Este produto é um substituto direto ou equivalente ao modelo GT2104PMBDS.
Entre em contato para mais informações.
