Visão geral

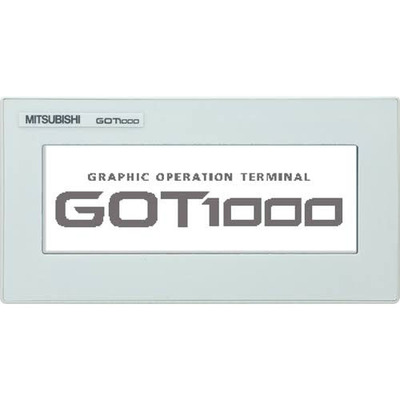

O Terminal Operacional Gráfico GT1030-HWDW2 da Mitsubishi Electric é um dispositivo HMI (Interface Homem-Máquina) programável, projetado para aplicações de automação industrial compactas. Este modelo pertence à série GOT1000 e oferece funcionalidades avançadas em um formato reduzido.
Equipado com uma tela LCD monocromática STN de alto contraste com 4.5 polegadas e resolução de 288×96 pixels, o GT1030-HWDW2 possui iluminação de fundo LED tricolor (branco/rosa/vermelho) e uma interface resistiva matricial. O terminal se conecta a sistemas via porta RS-232, utilizando um conector macho D-Sub de 9 pinos, e opera com uma tensão de alimentação de 24Vcc.
Principais recursos
- Tela LCD monocromática STN de 4.5″ com 288×96 pixels
- Retroiluminação LED tricolor (branco/rosa/vermelho)
- Tipo de tela resistiva matricial
- Memória de 1.5MB (Flash)
- Interface de comunicação RS-232 com conector D-Sub de 9 pinos
- Tensão de alimentação 24Vcc
- Montagem em painel (flush mounting)
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série/família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT1000 |
| Nome da subgama | Série GOT1000 – GT10 |
| Funções | Terminal Operacional Gráfico (GOT / PT) HMI com tela sensível ao toque |
| Tensão de alimentação (CC) | 24Vcc |
| Display | Tela LCD monocromática STN de 4.5″ 288×96 pixels de alto contraste com iluminação de fundo LED tricolor (branco/rosa/vermelho) / Tipo resistivo matricial |
| Cor da moldura | Branca |
| Capacidade de memória | 1.5MBytes (memória Flash) |
| Tipo de conexão | Conector macho D-Sub de 9 pinos (RS-232) |
| Protocolo de comunicação | RS-232 |
| Modo de montagem | Embutir (Flush) |
| Grau de proteção | IP67 |
| Dimensões | 145mm x 76mm x 29.5mm |
| Altura do recorte da porta | 66 mm |
| Largura do recorte da porta | 137 mm |
| Temperatura do ar ambiente para operação | 0°C…+50 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 2.2 W |
| Código de pedido / SKU do fabricante | GT1030-HWDW2 |
| Status do produto do fabricante | Descontinuado |
| Equivalente a | GT1030HWDW2 |
| Durabilidade elétrica | 50 000 horas |
Documentos
Este produto é equivalente ao GT1030HWDW2.
Para mais informações ou para discutir suas necessidades de automação, entre em contato conosco.
