Visão geral

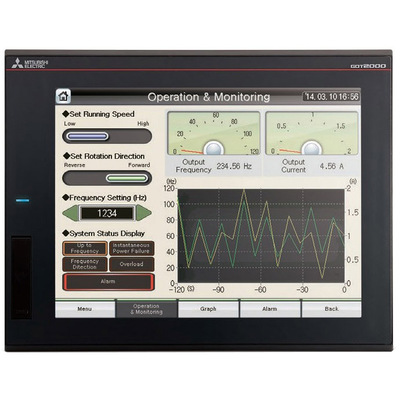

Terminal Operacional Gráfico (GOT) touchscreen HMI de alta performance com unidade CC-Link IE Field integrada, da série GOT2000 da Mitsubishi Electric. Este modelo GT25 possui um display TFT colorido de 10.4 polegadas com resolução de 640×480 pixels (VGA) e retroiluminação LED, além de digitalizador analógico resistivo de película.
O terminal oferece ampla capacidade de memória de 32 MBytes (ROM) e 80 MBytes (RAM), com diversas opções de conectividade. Inclui duas portas USB Tipo A (host), uma porta USB mini-B (dispositivo), um conector D-Sub de 9 pinos (RS-232) e um conector D-Sub fêmea de 9 pinos (RS-422/RS-485), além de porta Ethernet (RJ45).
Projetado para montagem em painel, o terminal possui estrutura na cor preta e grau de proteção IP67. Sua tensão de alimentação abrange a faixa de 100Vac a 240Vac, tornando-o versátil para diferentes ambientes industriais.
Principais recursos
- Tela touchscreen TFT de 10.4 polegadas com 65.536 cores (VGA)
- Unidade CC-Link IE Field integrada
- Conectividade Ethernet, RS-232, RS-422, RS-485
- Múltiplas portas USB (2x Tipo A, 1x Mini-B)
- Memória ROM de 32MB e RAM de 80MB
- Montagem em painel
- Grau de proteção IP67
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | HMI / Unidade de exibição |
| Série/Nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da subgama | Série GOT2000 – GT25 |
| Funções | Terminal Operacional Gráfico (GOT / PT) HMI touchscreen de alta performance |
| Design | Unidade CC-Link IE Field integrada |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela TFT colorida de 10.4″ 640×480 pixels (VGA) com 65.536 (65k) cores e retroiluminação LED / Digitalizador analógico resistivo de película |
| Cor | Estrutura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 x conectores USB Tipo A (host) conector USB mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutir |
| Grau de proteção | IP67 |
| Dimensões | C303mm x A218mm x P52mm C11.93″ x A8.58″ x P2.05″ |
| Altura para corte na porta | 7.87″ / 200 mm |
| Largura para corte na porta | 11.38″ / 289 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 12 W |
| Conteúdo | Bateria de Lítio GT11-50BAT Unidade CC-Link IE Field GT15-J71GF13-T2 |
| Código de pedido / SKU do fabricante | GT2510-VTBA-GF |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510VTBAGF |
| Em conformidade com norma(s) | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60.000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 rugged models HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
- Mitsubishi Electric – HMI – GOT2000 wide screen models – Brochure.pdf
Este produto é equivalente ao modelo GT2510VTBAGF.
