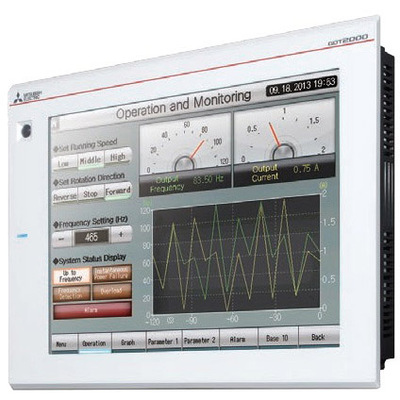

Terminal HMI Mitsubishi GT2710-VTWD-GF 10.4″ ATEX CC-Link IE Terminal HMI Mitsubishi Electric GT2710-VTWD-GF 10.4″ VGA Touchscreen, CC-Link IE Field, ATEX, 24Vdc, IP67.
Visão geral
O Terminal Gráfico Programável Avançado (GOT/PT) HMI com tela sensível ao toque, possui unidade CC-Link IE Field integrada. Este modelo pertence à série GOT2000 da Mitsubishi Electric, especificamente a linha GT27.
Oferece um display TFT colorido de 10.4 polegadas com resolução de 640×480 pixels (VGA), retroiluminação por LED e digitalizador resistivo de filme analógico. Sua estrutura é em moldura branca e possui certificação ATEX, sendo ideal para ambientes industriais que exigem alto desempenho e segurança.
Principais recursos
- Terminal HMI programável com tela sensível ao toque.
- Unidade CC-Link IE Field integrada.
- Certificação ATEX.
- Display TFT colorido de 10.4″ VGA com retroiluminação LED.
- Memória interna de 57 MBytes (ROM) e 128 MBytes (RAM).
- Conectividade USB (Tipo A e mini-B), RS-232, RS-422/RS-485, Ethernet e CC-Link.
- Tensão de alimentação de 24Vdc.
- Grau de proteção IP67.
- Slot para cartão SD.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família do produto | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome da sub-gama | Série GOT2000 – GT27 |
| Funções | Terminal HMI programável com tela sensível ao toque, operação gráfica avançada (GOT / PT) |
| Design | Unidade CC-Link IE Field integrada |
| Tensão de alimentação (CC) | 24Vcc |
| Display | TFT colorido de 10.4″ 640×480 pixels (VGA) com retroiluminação LED / Digitalizador resistivo de filme analógico |
| Cor | Moldura branca |
| Capacidade de memória | 57MBytes (ROM) 128MBytes (RAM) |
| Tipo de conexão | Conector USB Tipo A (host) conector USB mini-B (dispositivo) conector macho D-Sub de 9 pinos (RS-232) conector fêmea D-Sub de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet CC-Link |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do corte da porta | 7.87″ / 200 mm |
| Largura do corte da porta | 11.38″ / 289 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 15 W |
| Conteúdo | Bateria de Lítio GT11-50BAT Unidade CC-Link IE Field GT15-J71GF13-T2 |
| Código de pedido / SKU do fabricante | GT2710-VTWD-GF |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2710VTWDGF |
| Em conformidade com os padrões | CE ATEX EAC cUL UL KC KCs Classe I Divisão 2 IEC 61131-2 JIS B 3502 |
| Classe | ATEX |
| Durabilidade elétrica | 60.000 horas |
| Benefícios | funções multimídia de vídeo / RGB e gestos multitoque |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catalog.pdf
- Mitsubishi Electric – FA product – Catalog.pdf
- Mitsubishi Electric – HMI – GOT2000 series and GOT Simple HMIs – Brochure.pdf
O GT2710-VTWD-GF é compatível com sistemas que exigem a norma ATEX, garantindo a segurança em ambientes potencialmente explosivos. Sua arquitetura permite a integração avançada em redes de automação industrial.
