Visão geral

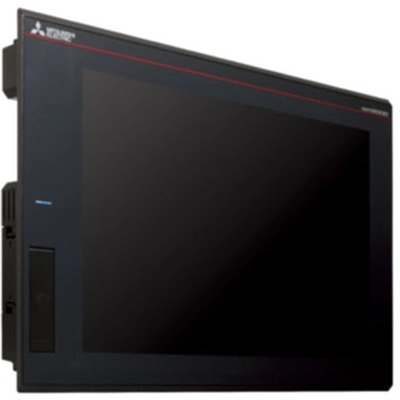

Este Terminal Gráfico Programável (GOT / PT) de alta performance da Mitsubishi Electric, pertencente à série GOT2000 – GT25, oferece uma tela touchscreen de 10.4 polegadas com resolução VGA (640×480 pixels). O display TFT de 65.536 cores conta com retroiluminação LED e digitalizador resistivo analógico, ideal para aplicações industriais.
O modelo GT2510-VTBA-040 possui uma estrutura de cor preta, 32 MBytes de memória ROM e 80 MBytes de memória RAM. Sua conectividade é robusta, incluindo 2 portas USB Tipo A (host), 1 conector USB Mini-B (dispositivo), um conector D-Sub de 9 pinos macho para RS-232 e um conector D-Sub de 9 pinos fêmea para RS-422/RS-485, além de uma porta Ethernet.
Principais recursos
- Interface HMI touchscreen de alta performance
- Display TFT colorido de 10.4″ VGA com 65.536 cores
- Retroiluminação LED e digitalizador resistivo analógico
- Memória de 32 MBytes (ROM) e 80 MBytes (RAM)
- Conectividade: 2x USB Tipo A (host), 1x USB Mini-B (dispositivo), RS-232, RS-422/RS-485 e Ethernet
- Tensão de alimentação de 100Vac a 240Vac
- Grau de proteção IP67
- Montagem em painel (embutido)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Unidade HMI / Display |
| Série / nome da família de produtos | Automação industrial > HMIs (Interfaces Homem-Máquina) > Série GOT2000 |
| Nome do sub-alcance | Série GOT2000 – GT25 |
| Funções | Terminal Gráfico Programável (GOT / PT) HMI touchscreen de alta performance |
| Design | Versão sem interface de expansão |
| Tensão de alimentação (CA) | 100Vac-240Vac (120Vac / 208Vac / 220Vac / 230Vac) |
| Display | Tela colorida TFT de 10.4″ 640×480 pixels (VGA) com retroiluminação LED / Digitalizador resistivo analógico |
| Cor | Moldura preta |
| Capacidade de memória | 32MBytes (ROM) 80MBytes (RAM) |
| Tipo de conexão | 2 x conectores USB Tipo A (host) conector USB Mini-B (dispositivo) conector D-Sub macho de 9 pinos (RS-232) conector D-Sub fêmea de 9 pinos (RS-422/RS-485) porta RJ45 (Ethernet) |
| Protocolo de comunicação | RS-232 RS-422 RS-485 Ethernet |
| Modo de montagem | Embutido |
| Grau de proteção | IP67 |
| Dimensões | L303mm x A218mm x P52mm L11.93″ x A8.58″ x P2.05″ |
| Altura do recorte da porta | 7.87″ / 200 mm |
| Largura do recorte da porta | 11.38″ / 289 mm |
| Temperatura do ar ambiente para operação | +32°F…+131°F / 0°C…+55 °C |
| Temperatura do ar ambiente para armazenamento | -4°F…+140°F / -20°C…+60 °C |
| Umidade | 10% a 90% (sem condensação) |
| Consumo de energia | 12 W |
| Conteúdo | Bateria de Lítio GT11-50BAT |
| Código de pedido / SKU do fabricante | GT2510-VTBA-040 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | GT2510VTBA040 |
| Em conformidade com normas | CE EAC cUL UL KC IEC 61131-2 JIS B 3502 |
| Durabilidade elétrica | 60 000 horas |
| Tipo de armazenamento | Slot para cartão SD |
Documentos
- Mitsubishi Electric – GOT2000 HMIs – Catálogo.pdf
- Mitsubishi Electric – FA product – Catálogo.pdf
- Mitsubishi Electric – HMI – GOT2000 modelos robustos HMIs – Brochura.pdf
- Mitsubishi Electric – HMI – Série GOT2000 e HMIs GOT Simples – Brochura.pdf
- Mitsubishi Electric – HMI – Modelos de tela ampla GOT2000 – Brochura.pdf
O produto GT2510-VTBA-040 é equivalente ao modelo GT2510VTBA040.
