Principais recursos
- Amplificador de movimento AC com freio dinâmico integrado.
- Resistor regenerativo integrado.
- Controle de corrente com método PWM senoidal.
- Controle de ponto (point table method).
- Configuração de parâmetros de segurança.
- Supressão avançada de vibrações.
- Filtro adaptativo e robusto.
- Auto-tuning rápido e de um toque.
- Função “Tough Drive”.
- Função de gravador de dados de acionamento.
- Função de diagnóstico da máquina.
- Função de monitoramento de energia.
- Compensação de perda de movimento.
- Controle de super rastreamento (super trace control).
- Operação contínua para modo de controle de torque.
- Comunicação CC-Link.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série/família do produto | MELSERVO JET series |
| Nome de sub-gama | MR-JE series |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, refrigeração natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 5.8A |
| Potência ativa nominal (kW) | 750W / 0.75kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear. |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

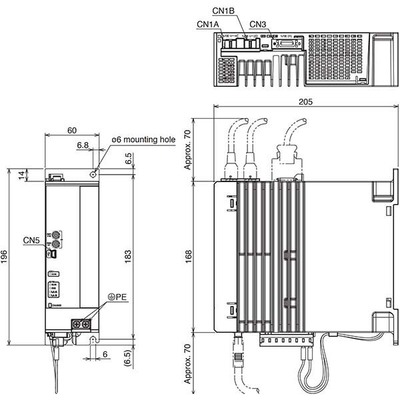

| Dimensões | A196mm x L60mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 3.8A entrada |
| Código de pedido / SKU do fabricante | MR-JET-70G |
| Status do produto do fabricante | Comercializado |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto é classificado como comercializado. Para informações sobre compatibilidade com modelos anteriores ou substituições, consulte a documentação técnica fornecida ou entre em contato conosco.
Para mais informações ou para adquirir este produto, entre em contato.
