Visão geral
Este é um servoacionamento AC da linha MELSERVO JET da Mitsubishi Electric. Projetado para aplicações de movimento AC, oferece controle de onda senoidal PWM e controle de corrente.
O equipamento possui freio dinâmico integrado e resistor regenerativo embutido, utilizando resfriamento natural. Sua capacidade de comunicação via EtherCAT o torna ideal para sistemas de automação modernos.
Com tensão de alimentação de 200V a 240V (classe 200V), corrente nominal de 2.8A e potência de saída de 400W (0.4kW), este servoacionamento é classificado com grau de proteção IP20 e opera em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servoacionamento AC / Amplificador de movimento
- Controle de onda senoidal PWM / Controle de corrente
- Método de controle por tabela de pontos
- Configuração de parâmetros de segurança
- Supressão avançada de vibrações II
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido (Quick Tuning)
- Ajuste automático (Auto Tuning)
- Ajuste em um toque (One-Touch Tuning)
- Função de acionamento robusto (Tough Drive)
- Função de gravador de acionamento (Drive Recorder)
- Função de diagnóstico de máquina
- Função de monitoramento de potência
- Compensação de perda de movimento
- Controle de super rastreamento (Super Trace Control)
- Modo de operação contínua para controle de torque
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Resfriamento natural
- Capacidade de comunicação EtherCAT
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | MELSERVO JET series |
| Nome da sub-gama | MR-JE series |
| Funções | Servoacionamento AC / Amplificador de movimento, controle de onda senoidal PWM, controle de corrente, método de controle por tabela de pontos, configuração de parâmetros de segurança, supressão avançada de vibrações II, filtro adaptativo II, filtro robusto, ajuste rápido, ajuste automático, ajuste em um toque, função de acionamento robusto, função de gravador de acionamento, função de diagnóstico de máquina, função de monitoramento de potência, compensação de perda de movimento, controle de super rastreamento, modo de operação contínua para controle de torque |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polaridade magnética, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | EtherCAT |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

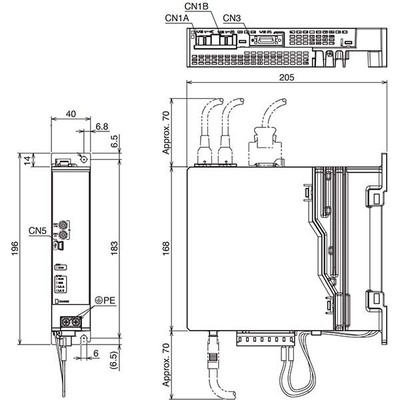

| Dimensões | A196mm x L40mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 2.6A entrada |
| Código de pedido / SKU do fabricante | MR-JET-40G-N1 |
| Status do produto do fabricante | Comercializado |
| Em conformidade com a(s) norma(s) | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto é comercializado pela Mitsubishi Electric.
Entre em contato para mais informações.
