Visão geral
Este é um servoacionamento/amplificador de movimento AC da série MELSERVO JET da Mitsubishi Electric. Ele é projetado para controle de movimento preciso e eficiente, incorporando recursos avançados para otimizar o desempenho em diversas aplicações industriais.
O dispositivo possui saída nominal de 400W (0,4kW) e corrente nominal de 2,8A, operando com uma tensão de alimentação de 200-240V AC (classe 200V), com opções de entrada monofásica (2P) ou trifásica (3P). Suas funcionalidades integradas incluem freio dinâmico e resistor regenerativo, além de capacidade de comunicação via CC-Link.
Com grau de proteção IP20, é adequado para operação em temperaturas ambientes de 0 a 55°C, garantindo robustez e confiabilidade em ambientes industriais.
Principais recursos
- Servoacionamento/amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Controle por método de onda senoidal PWM/controle de corrente
- Método de tabela de pontos
- Configuração de parâmetros de segurança
- Supressão avançada de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste rápido
- Ajuste automático
- Ajuste de um toque
- Função de acionamento robusto
- Função de gravador de acionamento
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Compensação de perda de movimento
- Controle super trace
- Operação contínua para modo de controle de torque
- Resfriamento natural
- Comunicação CC-Link
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série/Nome da família do produto | Série MELSERVO JET |
| Nome do sub-range | Série MR-JE |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra detecção de polo magnético, proteção contra falha de controle de servo linear |
| Protocolo de comunicação | CC-Link |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM2), 1 x entrada digital (24Vdc; sink/source) (LSP), 1 x entrada digital (24Vdc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

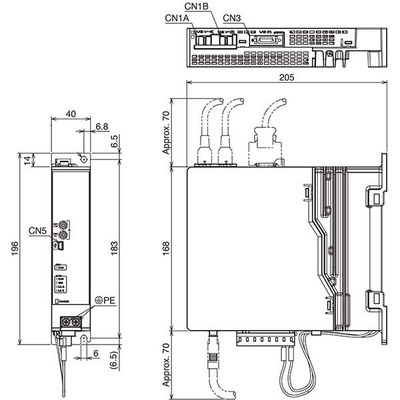

| Dimensões | A196mm x L40mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 2.6A entrada |
| Código de pedido / SKU do fabricante | MR-JET-40G |
| Status do produto do fabricante | Comercializado |
| Em conformidade com normas | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Para mais informações sobre o produto e suas aplicações, consulte a documentação técnica fornecida.
Entre em contato para mais detalhes.
