Visão geral
O MR-JET-20G-N1 é um servoacionamento AC da série MELSERVO JET, fabricado pela Mitsubishi Electric. Projetado para aplicações de controle de movimento, este equipamento oferece uma saída nominal de 200W (0,2kW) e uma corrente nominal de 1,8A, operando em uma faixa de tensão de 200Vac a 240Vac.
Este servoacionamento se destaca pela sua capacidade de comunicação via EtherCAT, permitindo a integração em sistemas de automação modernos e eficientes. Possui controle por método PWM senoidal e controle de corrente, além de recursos avançados como controle de vibração adaptativo e filtros robustos para otimizar o desempenho.
Com um design de resfriamento natural e componentes integrados como freio dinâmico e resistor regenerativo, o MR-JET-20G-N1 é uma solução compacta e confiável. Seu grau de proteção IP20 o torna adequado para ambientes industriais controlados, com operação garantida em temperaturas de até 55°C.
Principais recursos
- Servoacionamento AC com capacidade dinâmica.
- Comunicação via EtherCAT.
- Freio dinâmico e resistor regenerativo integrados.
- Controle de vibração avançado.
- Filtros robustos e autoajuste (auto tuning).
- Funções de diagnóstico de máquina e monitoramento de energia.
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servoacionamento AC |
| Série / nome da família do produto | Série MELSERVO JET |
| Nome da sub-linha | Série MR-JE |
| Funções | Servoacionamento AC, controle senoidal PWM / controle de corrente, método de tabela de pontos, ajuste de parâmetro de segurança, controle avançado de vibração II, filtro adaptativo II, filtro robusto, ajuste rápido, auto tuning, ajuste de um toque, função de acionamento robusto, função de gravador de acionamento, função de diagnóstico de máquina, função de monitoramento de energia, compensação de perda de movimento, controle de super rastreamento, operação contínua para modo de controle de torque |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1.8A |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão regenerativa, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha regenerativa, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra sobrevelocidade, proteção contra erro excessivo, proteção contra detecção de polo magnético, proteção contra falha de servo controle linear |
| Protocolo de comunicação | EtherCAT |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (INP), 1 x saída digital (tipo contato relé) (MBR) |
| Grau de proteção | IP20 |

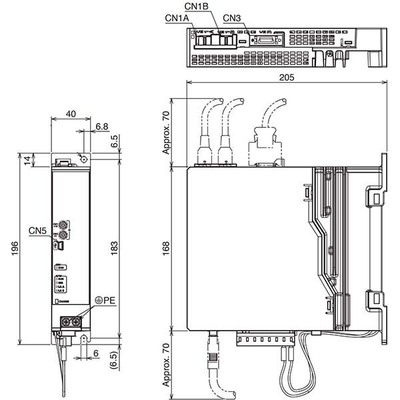

| Dimensões | A196mm x L40mm x P205mm |
| Altura líquida (mm) | 196 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 205 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -25°C…+70 °C |
| Consumo de corrente | 1.5A entrada |
| Código de pedido / SKU do fabricante | MR-JET-20G-N1 |
| Status do produto do fabricante | Comercializado |
| Em conformidade com as normas | Marcação CE, TUV Rheinland, cULus, UL, KC, EN61800-5-1, IEC61508-5-2, EN63000, UL61800-5-1, CSA, GB, KN61800-3 |
Documentos
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
- Mitsubishi Electric – MELSERVO JET series – Catalogue.pdf
Este produto é fabricado pela Mitsubishi Electric.
Entre em contato para mais informações sobre este ou outros produtos Mitsubishi Electric.
